【学習】PLC(シーケンサ)の基礎!学習キット作成ー構想編ー

需要があるかわからないが、学習キットを作成したいと思います。

まずは、その構想から話します。


広告



【目次】

構想

なにかを作る時に必要なのがイメージです。そこがしっかりしていないといい製品はできないです。
まず、PLCは絶対に必要だと思います。なぜならPLC(シーケンサ)の学習キットなのだから。それを使って何をしたいかというのが重要です。

LED制御

現在考えているのが、LEDの制御です。

具体的な構想としては、光る箇所を数秒毎にタッチパネルで設定できるようにし、データシフトを用いてLEDの点灯を制御する方法を取ろうかなと思います。

タッチパネルで点灯箇所を変えることができればイルミネーションとしても使えますし、もともとPLCがあるので学習キットとして自分なりにLEDの点灯を制御するプログラムも書くことができ、さらにタッチパネルの編集も可能な実用性のある学習キットかなと思います。

部品関係

PLC・シーケンサ

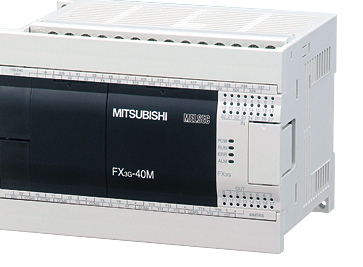

PLC:FX3G

f:id:vv_6ong_3ka_cp:20170926003330p:plain

三菱電機 FX3G-40MT/ES

引用:三菱電機

タッチパネル

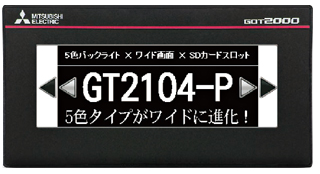

タッチパネル:GT2104、4.5型、モノクロ

f:id:vv_6ong_3ka_cp:20170926003339p:plain

引用:三菱電機

LED

akizukidenshi.com

引用:秋月電子

過去の記事で紹介しました。

www.niwakafa.com

BOX

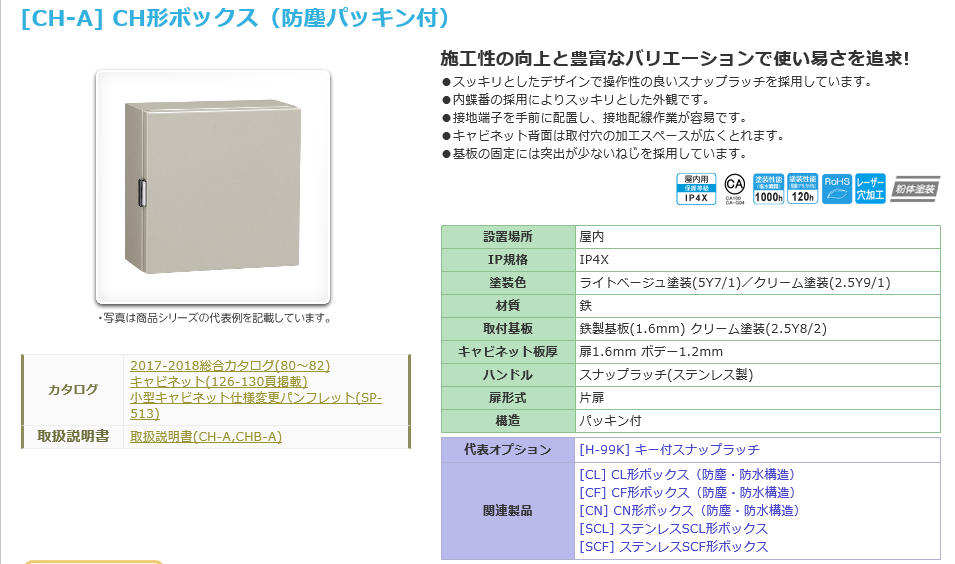

BOX:日東工業

f:id:vv_6ong_3ka_cp:20170926004908p:plain
http://ntec.nito.co.jp/prd/C683-C596-S6391.html

引用:日東工業


終わりに

構想は案外早く決まりましたが、なんせ金額が高くなりそうです。笑
一つ作って紹介して、そこから機能や部品点数を少なくして安くするしかなさそうです。

こういうのを製作した方が参考になるというのがあればぜひ連絡して下さい。
