主に過去問の成績発表やメモ書きに使用しますので、興味のない方は飛ばし読みして下さい。笑

広告



報告

2017年9月30日 過去問平成28年『電力』

同期発電機

外部から回転子に同期速度に相当する回転力を与え、かつ、回転子巻線に直流による励磁電流を流すと、固定子巻線に誘導起電力が発生し、電気を供給する機器のこと

水車発電機

水車発電機は流水の持つ運動エネルギー・圧力エネルギーを水車に加え、電気エネルギーに変換する装置。
発電方法として、流水の衝撃を利用する衝動水車、反動力を利用する反動水車とある。

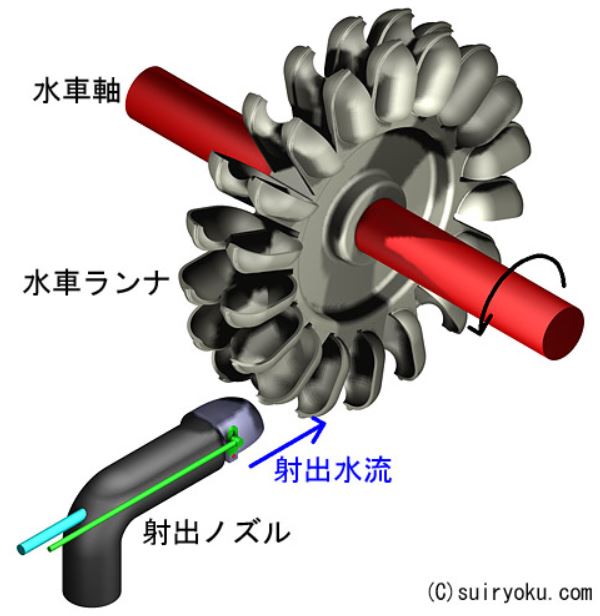

衝動水車・・・水をノズルにより射出し羽根に衝突させ、その速度による衝撃力(速度水頭)を回転力として得る。水車ランナー(羽根車)周辺は水で満たされていない。
分類:ペルトン水車、クロスフロー水車、ターゴインパルス水車

f:id:vv_6ong_3ka_cp:20171005010011j:plain
引用:http://www.suiryoku.com/mecha/wheel/wheel.html


反動水車・・・水が羽根に当たって向きを変える際、水圧により押しのける力(圧力水頭)を回転力として得る。水車ランナー(羽根車)周辺は水で満たされている。
分類:プロペラ水車、フランシス水車

f:id:vv_6ong_3ka_cp:20171005010030j:plain

引用:http://www.suiryoku.com/mecha/wheel/wheel.html

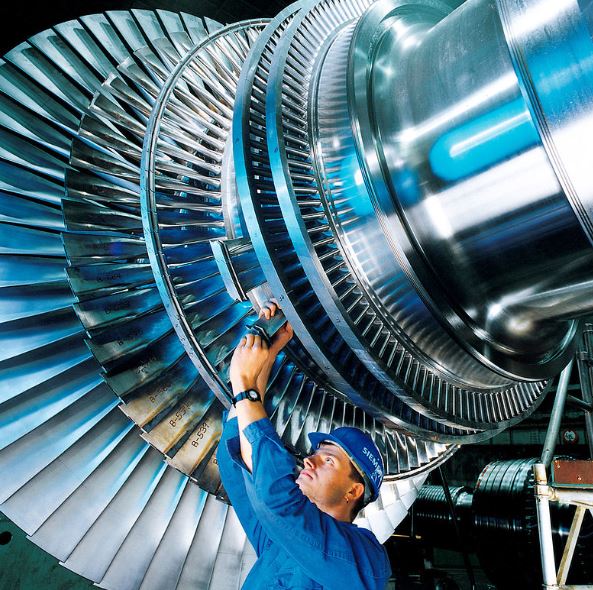

タービン発電機

タービンで駆動される発電機で、水力タービンや蒸気タービンなどが存在する。タービンの運動エネルギーを電気エネルギーに変換する装置である。

f:id:vv_6ong_3ka_cp:20171006070620j:plain
https://ja.wikipedia.org/wiki/%E3%82%BF%E3%83%BC%E3%83%93%E3%83%B3

引用:Wikipedia
