【中級編】PLC(シーケンサ)によるQシリーズ+キーエンスVT5シリーズEthernet接続設定

f:id:vv_6ong_3ka_cp:20190817163756p:plain

キーエンスのタッチパネルと三菱電機のPLCとEthernet通信する場合の設定方法を紹介します。

他社同士の通信となりますので、双方で多少の設定が必要となります。

【目次】

広告


VT-Studio設定

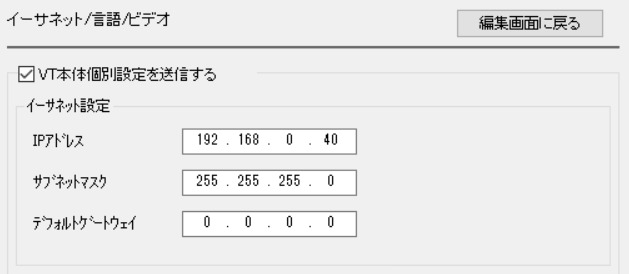

タッチパネルIPアドレス設定

f:id:vv_6ong_3ka_cp:20190816220526p:plain

f:id:vv_6ong_3ka_cp:20190816220600p:plain

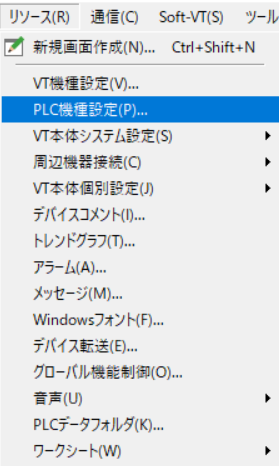

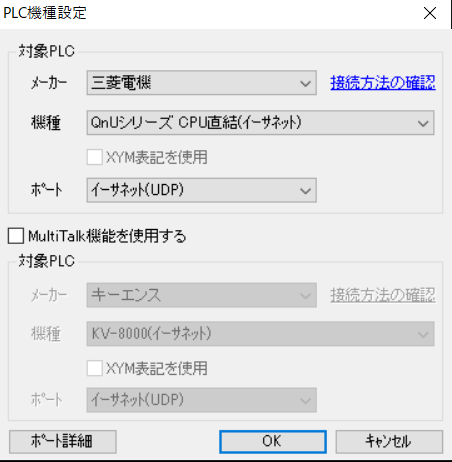

PLC機種設定

f:id:vv_6ong_3ka_cp:20190816220711p:plain

f:id:vv_6ong_3ka_cp:20190816220732p:plain

PLC IPアドレス設定

f:id:vv_6ong_3ka_cp:20190816220627p:plain

f:id:vv_6ong_3ka_cp:20190816220650p:plain

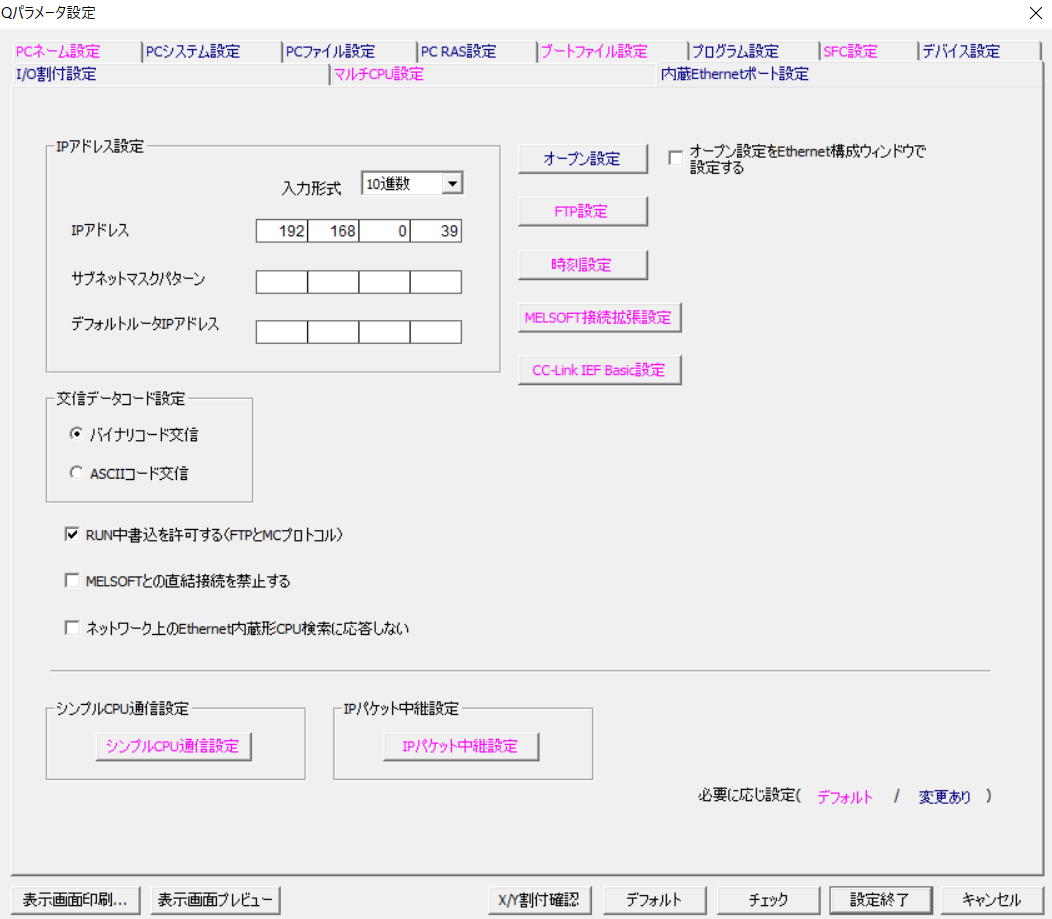

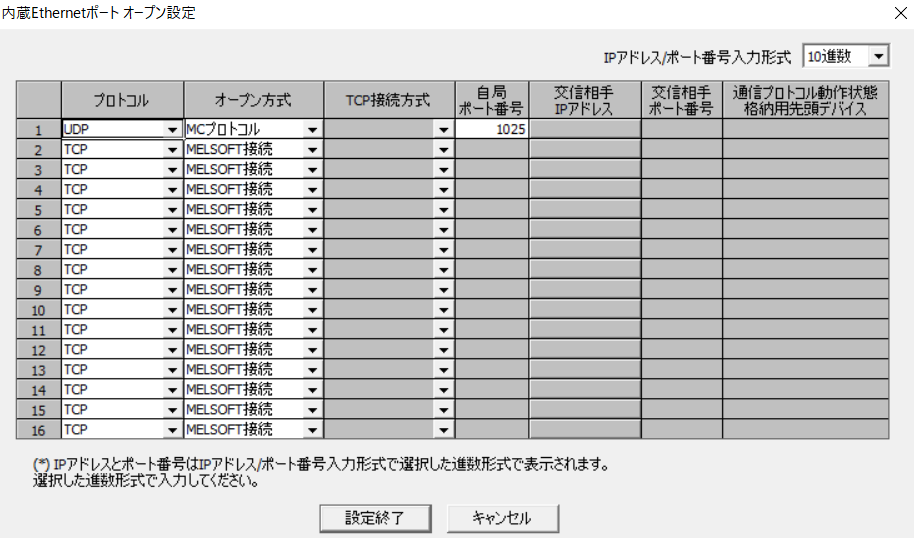

GX Works2設定

f:id:vv_6ong_3ka_cp:20190816220749p:plain

f:id:vv_6ong_3ka_cp:20190816220804p:plain

f:id:vv_6ong_3ka_cp:20190816220821p:plain

終わりに

簡単ではありますが、参考例を載せました。

参考にしてみてください。
