三菱電機製タッチパネルGOTだけでパスワード照合確認が出来たらよくないでしょうか？
複数タッチパネルが存在すると、それ毎にパスワード照合プログラムをPLCで作成する必要があり、どうしてもミスと手間が増えます。
ミスや手間が増えれば、後々のデバッグが大変となりますので、私はGOTのスクリプト機能を用いてのパスワード照合方法を推奨しております。
今回はGOTスクリプト機能を使用したパスワード照合方法について紹介します。
広告
GOTスクリプト機能を使用したパスワード照合方法

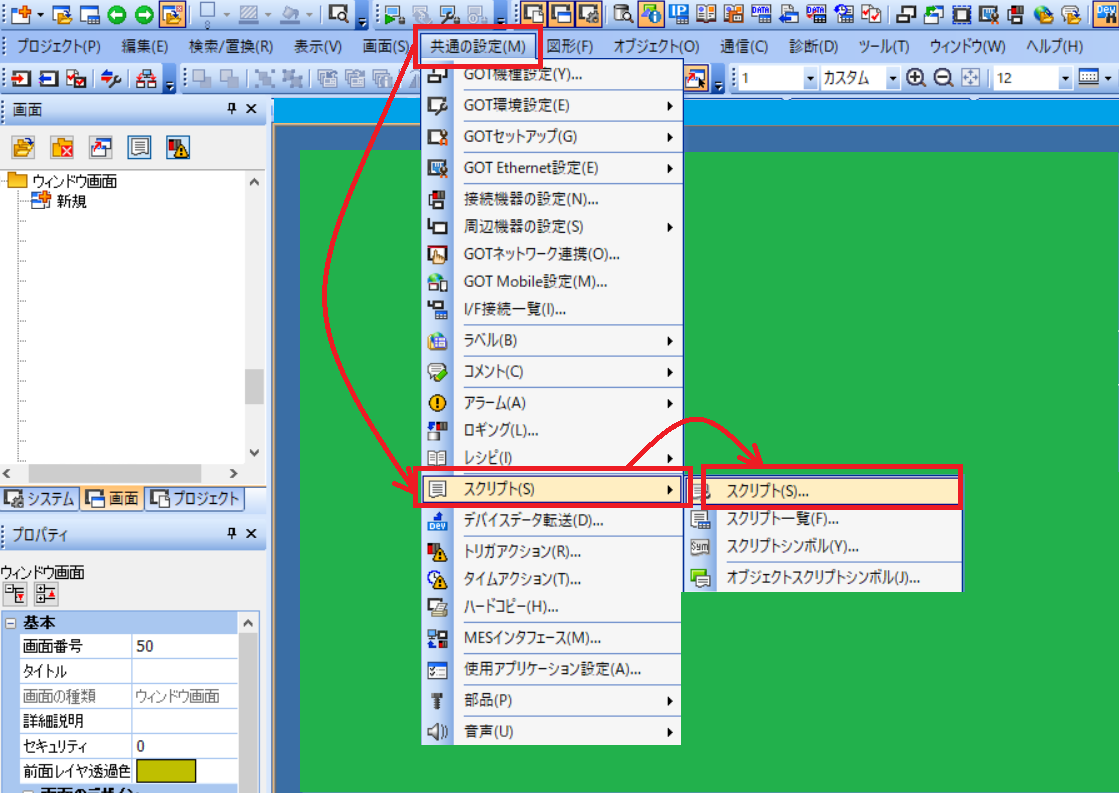

GOTスクリプト設定方法①
Point．共通の設定 ➡ スクリプト ➡ スクリプト
GOTスクリプト設定方法②
Point．スクリプトの詳細設定を行う

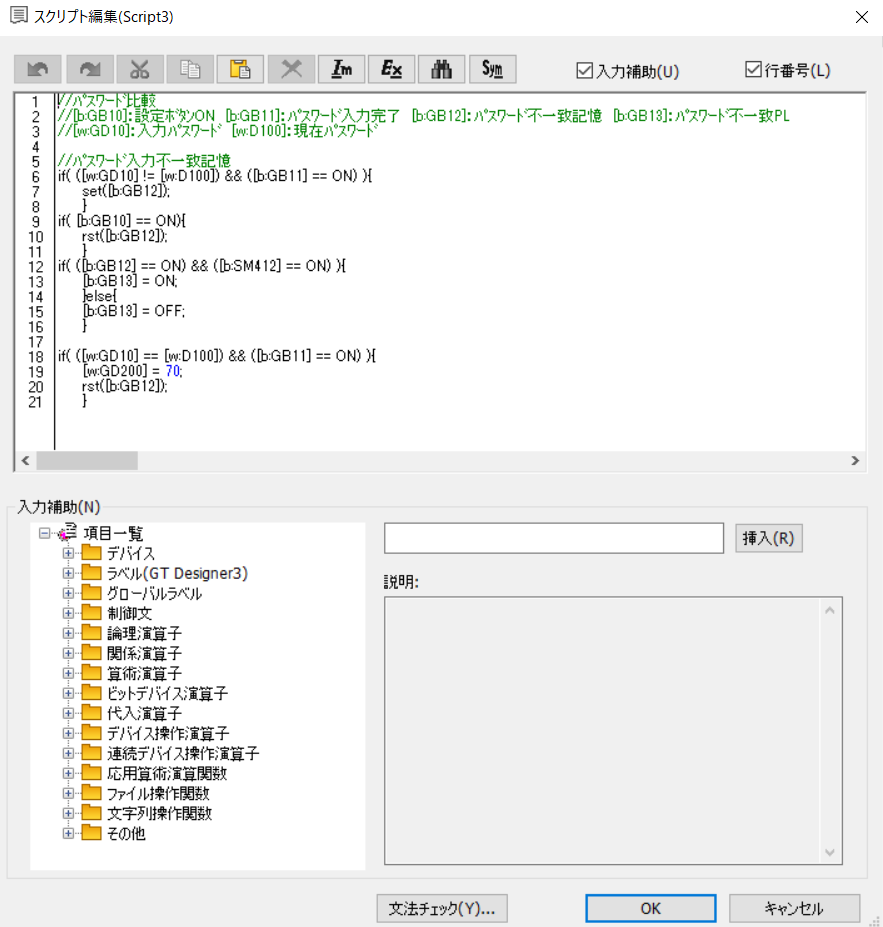

GOTスクリプト設定方法③
Point．パスワード照合用のスクリプトを入力
以下プログラム
//ﾊﾟｽﾜｰﾄﾞ比較
//[b:GB10]：設定ﾎﾞﾀﾝON [b:GB11]：ﾊﾟｽﾜｰﾄﾞ入力完了 [b:GB12]：ﾊﾟｽﾜｰﾄﾞ不一致記憶 [b:GB13]：ﾊﾟｽﾜｰﾄﾞ不一致PL
//[w:GD10]：入力ﾊﾟｽﾜｰﾄﾞ [w:D100]：現在ﾊﾟｽﾜｰﾄﾞ
//ﾊﾟｽﾜｰﾄﾞ入力不一致記憶
if( ([w:GD10] != [w:D100]) && ([b:GB11] == ON) ){
set([b:GB12]);
}
if( [b:GB10] == ON){
rst([b:GB12]);
}
if( ([b:GB12] == ON) && ([b:SM412] == ON) ){
[b:GB13] = ON;
}else{
[b:GB13] = OFF;
}
if( ([w:GD10] == [w:D100]) && ([b:GB11] == ON) ){
[w:GD200] = 70;
rst([b:GB12]);
}
プログラム終了
D100：PLCで保存しているパスワード
まとめ
・共通の設定 ➡ スクリプト ➡ スクリプト
・スクリプトの詳細設定を行う
・パスワード照合用のスクリプトを入力
