キーエンスPLC、最新機種のKV-X520が出たことにより、EtherCAT経由のSV3が登場しております。
性能が上がったのはもちろんですが、今までの通信方式メカトロリンクではなく、EtherCAT。
こちらには驚いた方も多いかと思います。
SV3を使用したというものをあまり見ていませんので、実際の現場に投入・置き換えされているところは少ないのが現状かと思います。
私なりに少し立ち上げに苦労しましたので、そちらをまとめました。
今回はキーエンスKV-X520 EtherCAT SV3通信設定について紹介します。
EtherCAT サーボSV3通信設定
初期設定

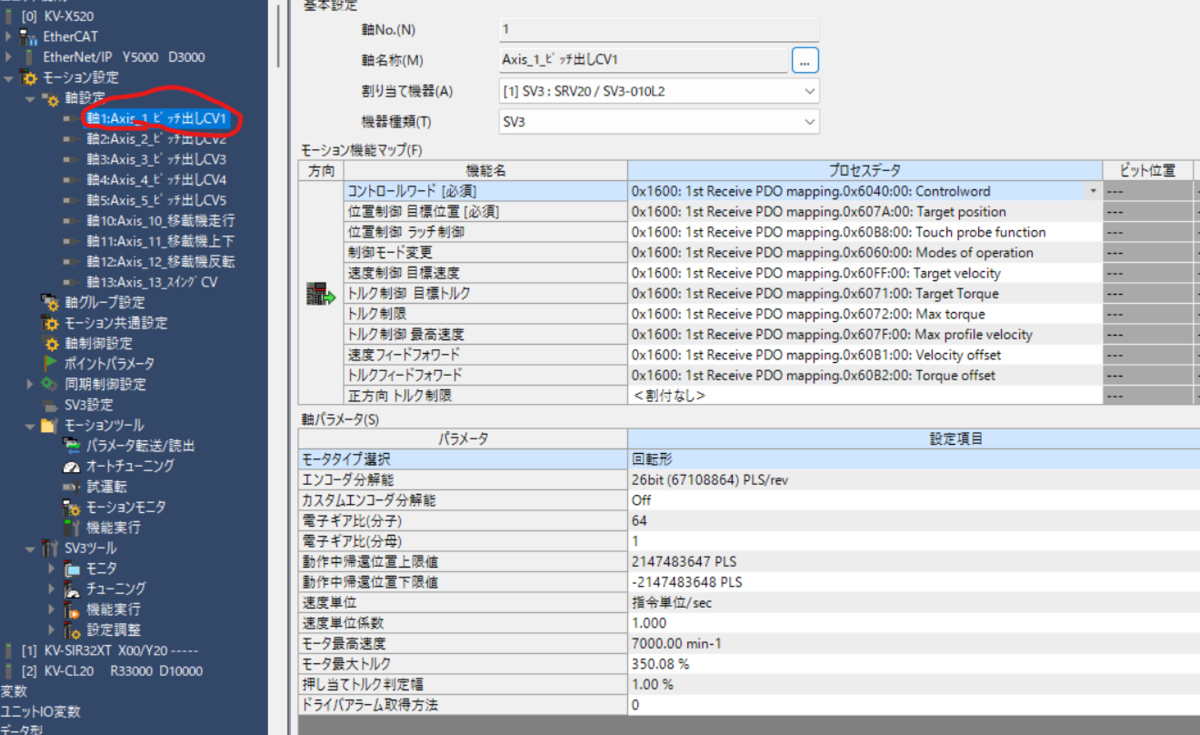

右クリックで開くを選択。

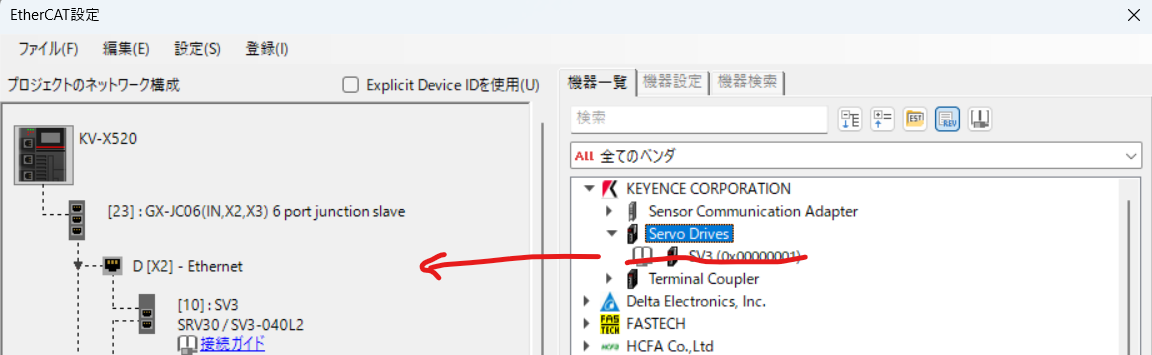

SV3をドラック＆ドロップする。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
注意点として、
① ネットワーク構成通りにハード（現実）も繋ぐ必要がある
② HUBもネットワーク構成の一部になる
③ 入出力は全て変数で登録する
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
サーボ設定

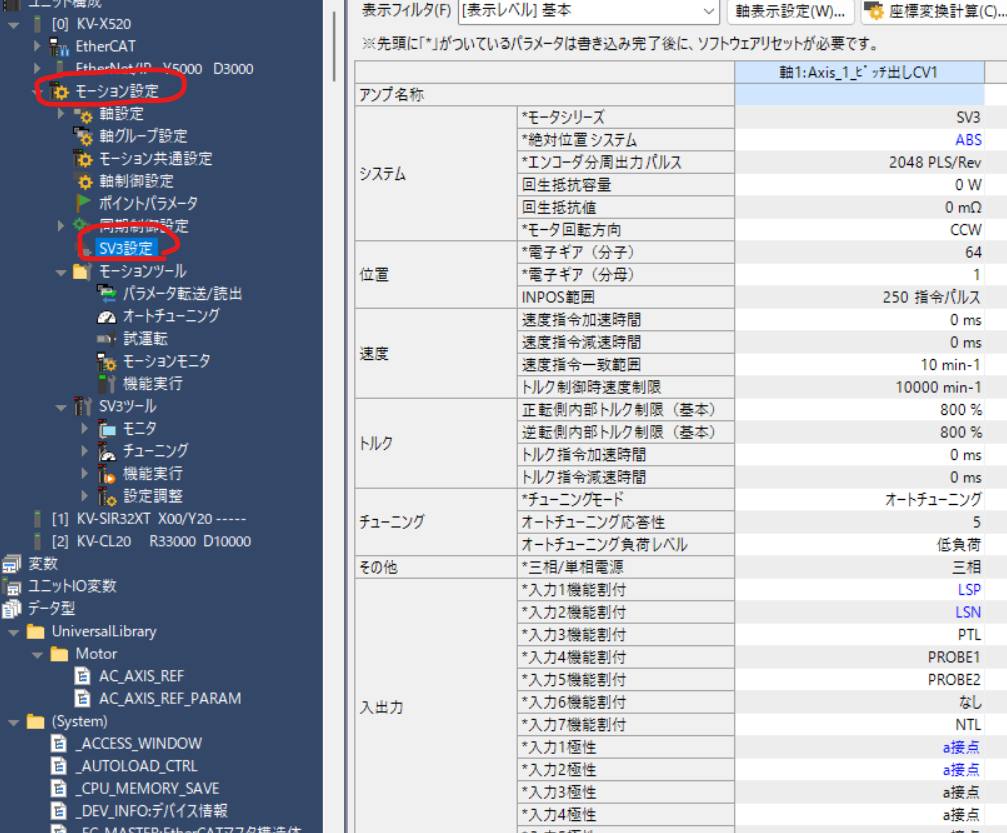

SV2同様、SV3はモーション設定、SV3設定で細かいサーボの設定が可能です。
プログラム
変数設定
基本的なパラメータは初期割付で変数が割り当たるようです。
特殊なパラメータが必要なようでしたら、自分で変数を追加する必要があります。
制御方式 ファンクションブロック・リレー設定

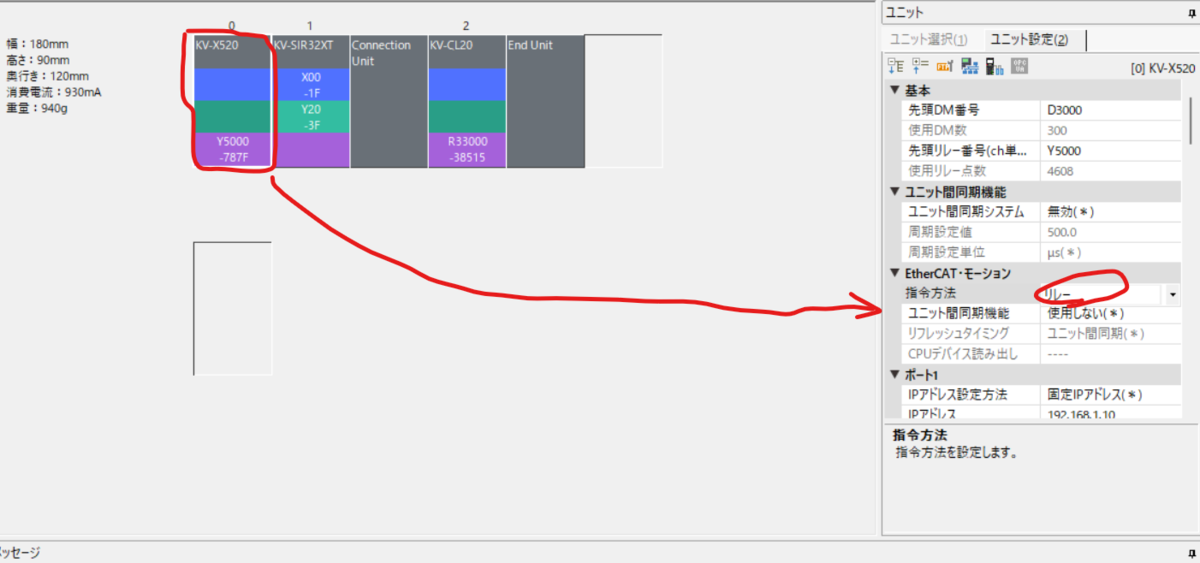

ユニット構成のKV-X520をクリックし、右側の指令方法でプログラム上でどのようにサーボを制御するか選択することができます。
・ファンクションブロック
キーエンスが提供しているファンクションブロックを使って、サーボ制御することが可能です。
「メリット」
① 基本的にはメーカー（国際規格準拠）が保証しているものですので、適切に使えば簡単に制御が可能。
② 内部処理を気にせず、どの軸に対しても同様のファンクションブロックで対応できる。
「デメリット」
① ファンクションブロックに準拠した使い方でないと機能しない。
② 内部処理がブラックＢＯＸのため、どのような処理がされているかわからず、複雑な制御や特殊な制御をしたいときに邪魔になる。
・リレー
キーエンスが提供しているファンクションブロックを使用せず、既存のSV2と同様なリレーを用いてサーボを制御することができます。
「メリット」
① SV2と同様の処理を流用できる。
② 内部処理がブラックＢＯＸでないため、自分なりの制御を思い存分に記述できる。
「デメリット」
① 基本的に動作しない場合、自分自身のプログラムに起因している。
② ファンクションブロックなら簡単な処理も、すべて自分自身でプログラムを作る必要がある。
リレー方式 参考

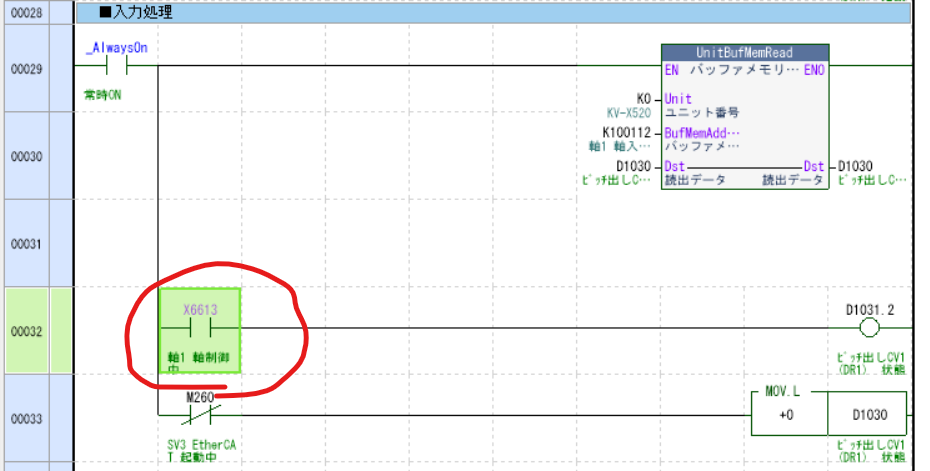

軸制御中、こちらの信号がオンしている時は軸が制御（動作中）になっていますので、制御不可です。

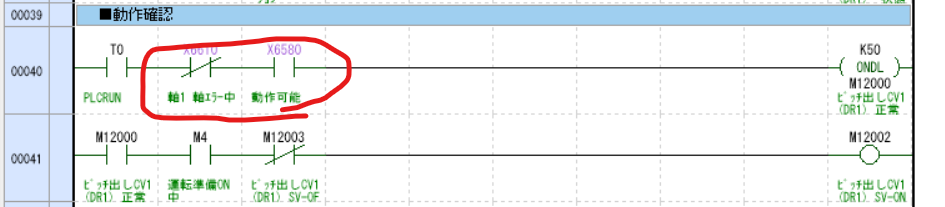

軸エラー中ではなく、動作可能状態でサーボオンしてください。
そうでない場合にサーボオンすると、基本的にエラーを吐くはずです。

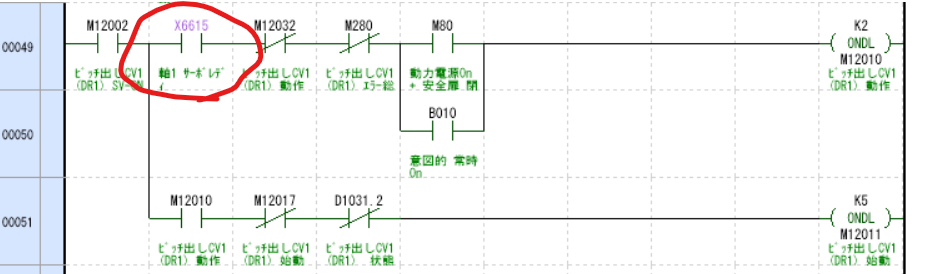

サーボオンすると、サーボレディがオンします。
サーボレディがオンしない場合、
① 動力電源が入っていない。
② 設定したパラメータが間違っている。
③ 動作可能状態でサーボオンしなかった。
などが挙げられます。

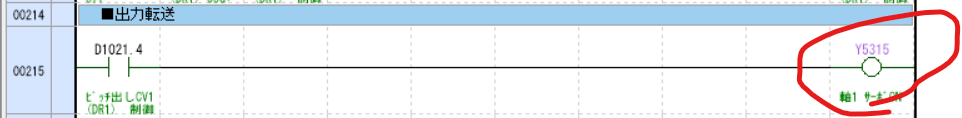

Y5315：サーボオン します。

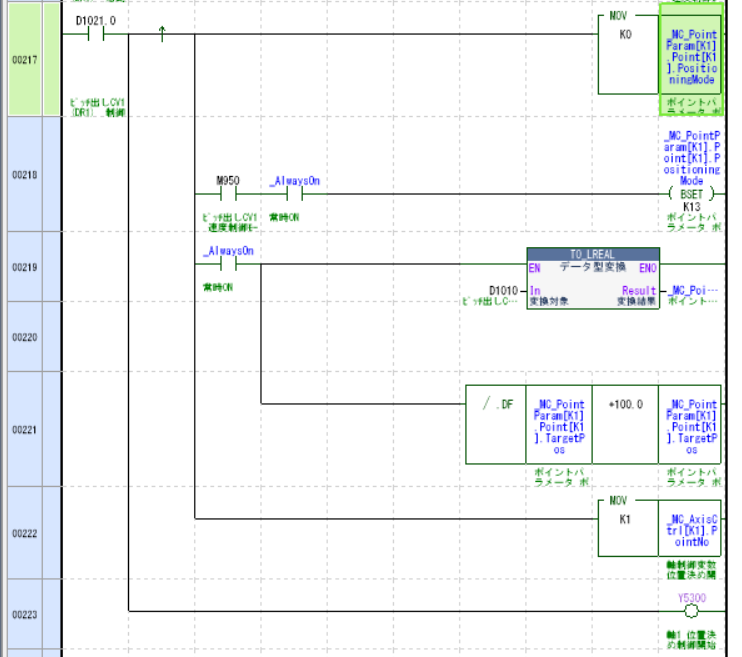

_MC_PointParam[K1].Point[K1].PositioningMode 軸１のポイント１のモードを設定。ビット13をオンすると速度制御モードへ。

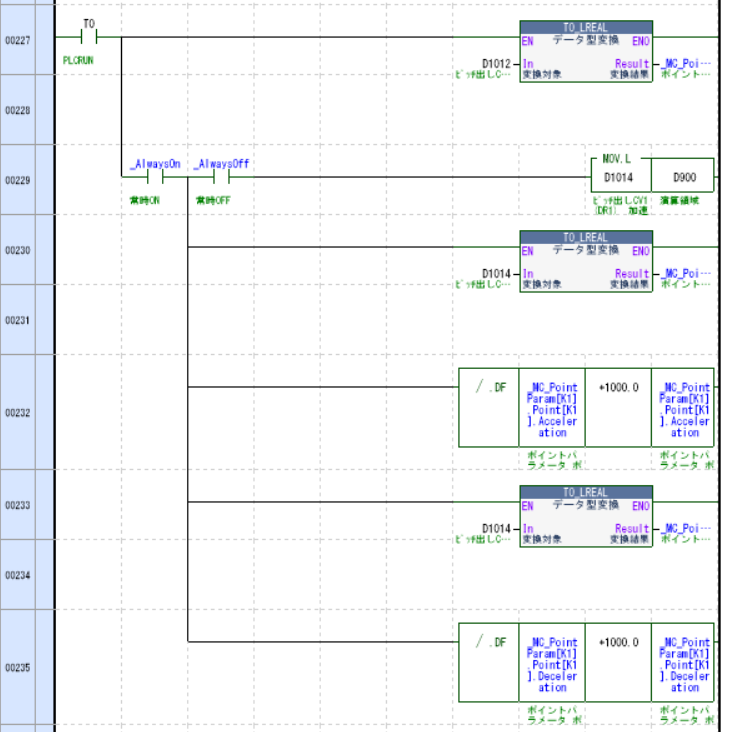

_MC_PointParam[K1].Point[K1].TargetPos 軸１のポイント１の目標位置を設定。TO_LREALで、32ビット符号付を浮動小数へ変換。浮動小数として格納。
_MC_AxisCtrl[K1].PointNo 軸１の動作させるポイントNo.を設定。今回はポイント１にしたいので、１を格納。
Y5300 軸1 位置決め制御開始をオンすると動作開始。
_MC_PointParam[K1].Point[K1].TargetVel 速度を設定。浮動小数扱い。
_MC_PointParam[K1].Point[K1].Acceleration ／ _MC_PointParam[K1].Point[K1].Deceleration 加速・減速時間を設定。

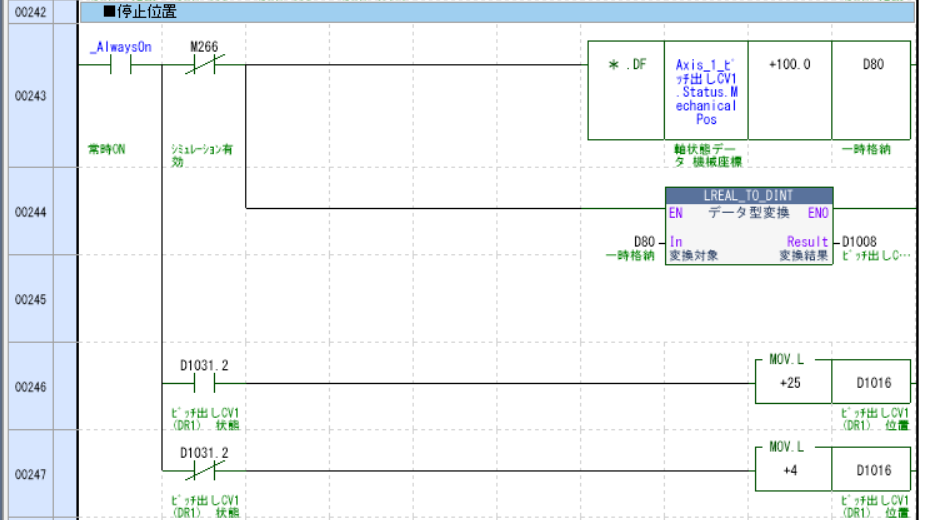

Axis_1_ﾋﾟｯﾁ出しCV1.Status.MechanicalPos 現在位置の情報が浮動小数として格納されいているため、浮動小数から、LREAL_TO_DINTで32ビット符号付へ変換。
まとめ
・SV3の変数は浮動小数も多いため、扱いには注意すること。・リレー方式にすれば、SV2同様に制御することが可能。
・変数の取り扱いは必須。
