三菱電機製PLC（シーケンサ）のiQ-Rシリーズでは、プログラム作成ソフトでGX Works3というものを使用します。
GX Works3ではラダー言語と異なるST言語というものを使用することができ、C言語で使用するような命令も使用できます。
ラダー言語で演算を記述する場合、一つの演算を一つずつ行う必要があり、あとから見直すととても苦労します。
そこで、C言語で使用しているような演算方法が使用できST（ストラクチャーテキスト）言語を使用します。
複雑な演算式がある場合、こちらのST言語を用いることによって、演算を見やすくすることが可能となります。
今回はST言語内で使用できるビットのON/OFF判定を紹介します。
ST言語 条件分岐 IF
ビットのON/OFFを判定するにはIF <ビット条件> THENのビット条件にデバイスを入れることで判定することができます。
また、ELSIFで上記の条件が全て偽であるなら判定を行い、真ならば命令を実行します。
全て偽なら、ELSEの命令を実行します。
GX Works3 ST言語とは
www.niwakafa.com
広告
GX Works3 ST言語記述方法
インラインST挿入 STB
GX Works3 IF ビットON/OFF判定

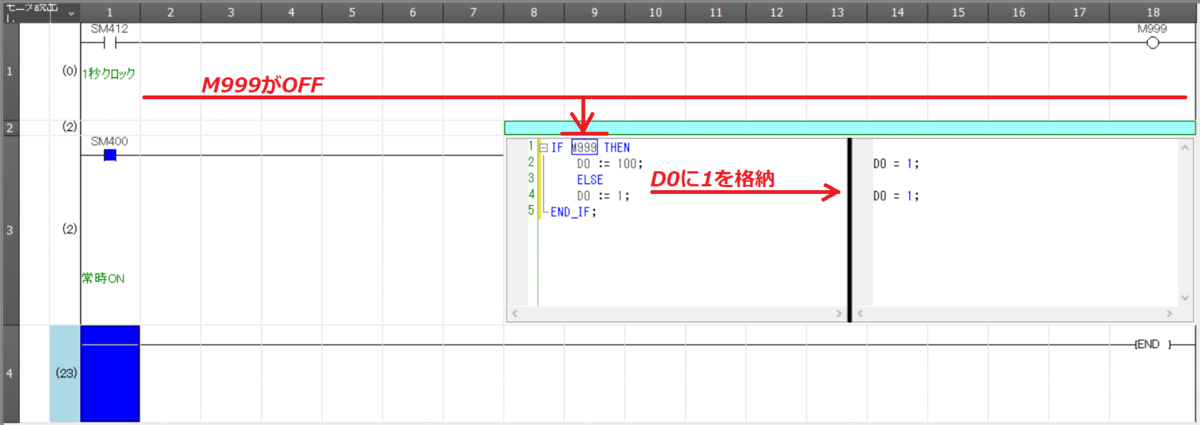

ST言語 IF ビットOFF

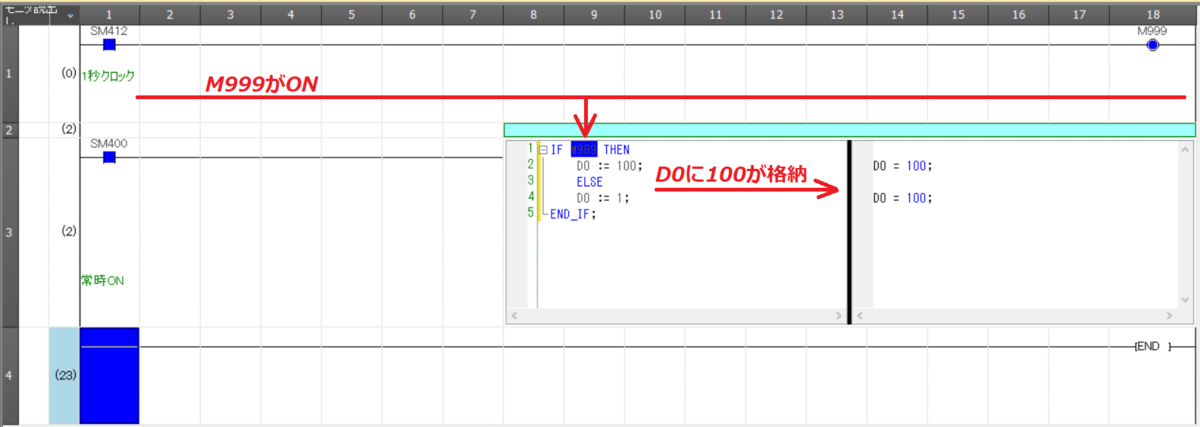

ST言語 IF ビットON
まとめ
・ST言語でビットのON/OFFを判定するのはIF <条件式> THENの条件式にデバイスを記述する
・ELSIFで上記の条件式全てが偽ならば判定し、真ならば命令を実行
・ELSEで全ての条件が偽ならば命令を実行
