あまり知られていないGX Works3とシンプルモーションとのシミュレーション方法を紹介します。
今まで、GX Works2でサーボモータをシミュレーション上で動かすにはMT Developer2とGT Designer3で色々やらないとダメでした。
GX Works3でCPUをiQ-Rシリーズにすることで、シンプルモーションもシミュレーション上でサーボモータを動かすことが可能となりました。
三菱電機サポートセンターに問い合わせしましたが、あまり知られていないためか、担当者も探り探りの説明には感じました。
FA電気制御屋にとってサーボモータは必須ですので、勉強するにもいいきっかけにはなると思います。
広告
解説

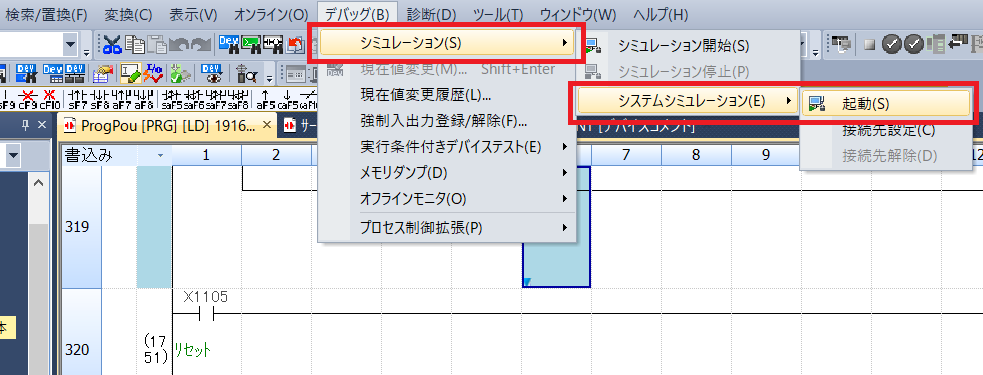

『デバッグ』→『システムシミュレーション』→『起動』を選択します。
解説

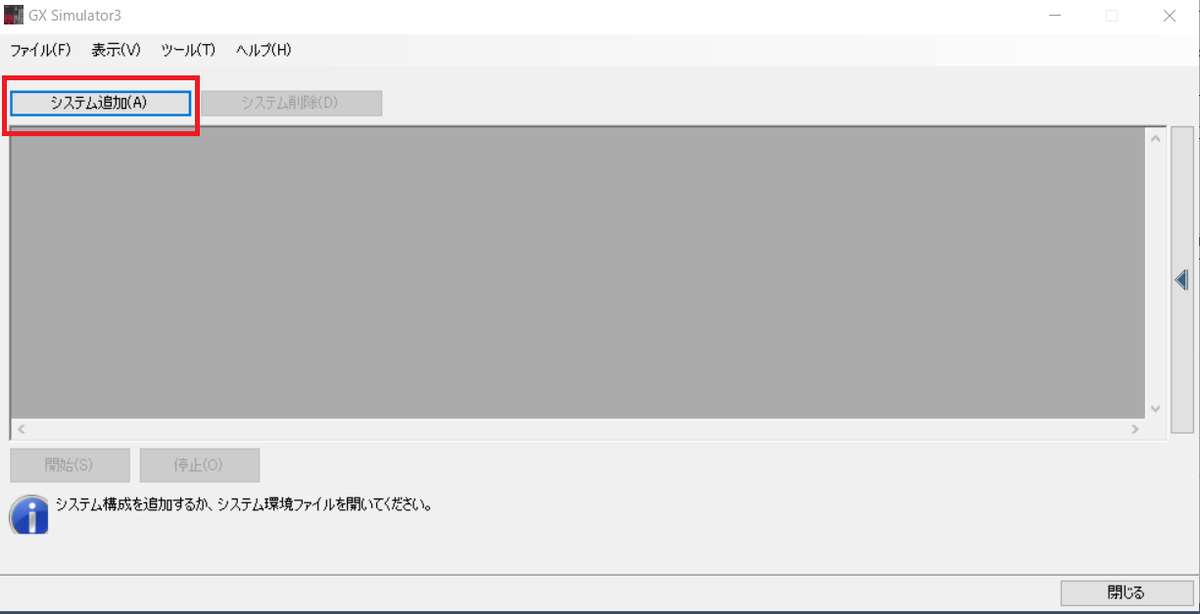

『システム追加』を押すと下記画面のように表示されます。
解説
『シンプルモーションユニット』にチェックを入れ、『開始』を押します。
※モーションCPUでもできるそうです。
解説

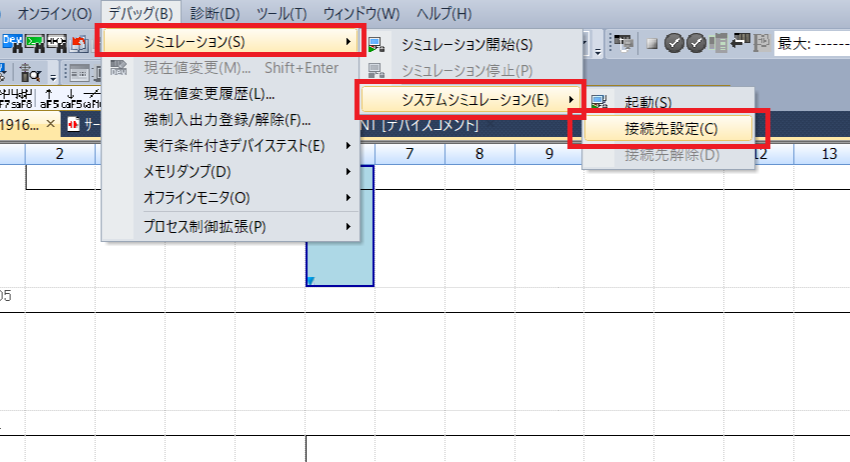

『シミュレーション』→『システムシミュレーション』→『接続先設定』を選択します。
解説

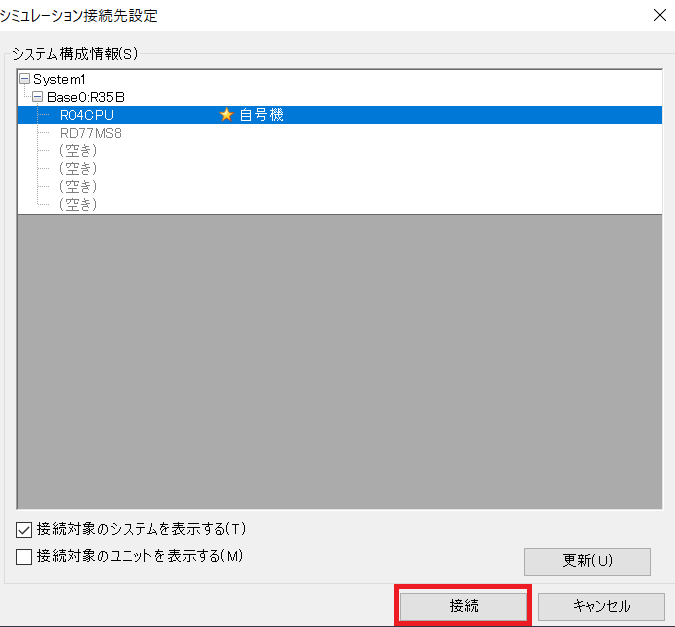

『接続』を押すことで、プログラムを仮想のPLCに書き込むことができるようになります。
解説

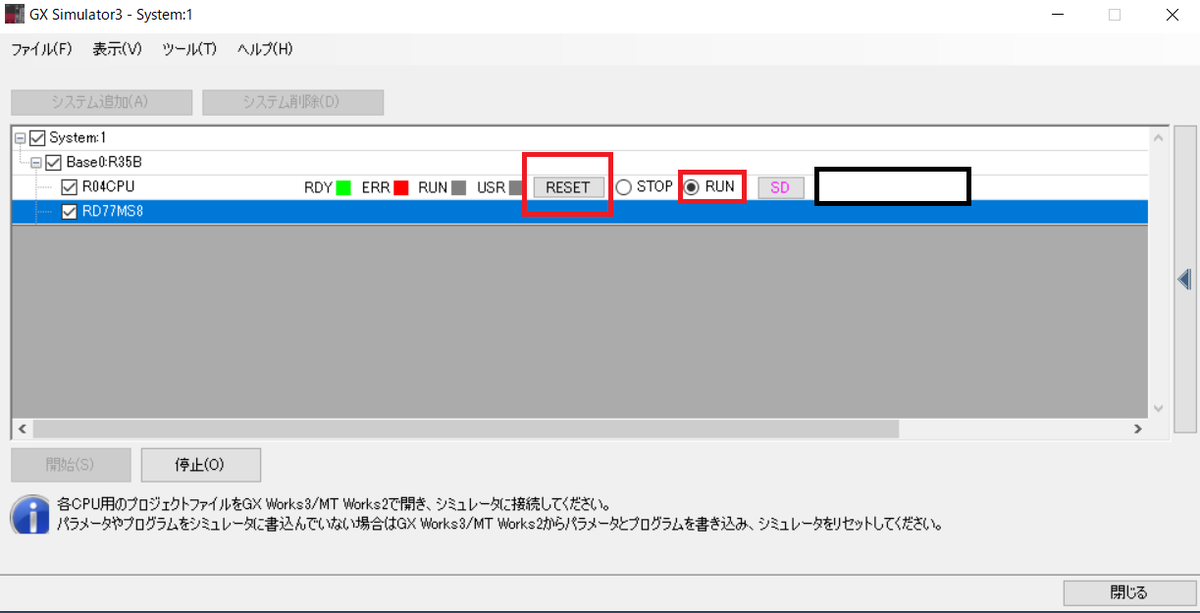

仮想PLCへの書き込み完了後、『リセット』を押し、『RUN』を押すことでシミュレーションが開始できます。
終わりに
今後、多品種生産が増えれば、当然サーボモータも増えてくるでしょう。
その前にシミュレーションできっちり勉強しておくのがおすすめです。
ぜひ試してみてください。
