【上級編】PLC(シーケンサ)三菱電機iQ-Rシリーズ シンプルモーションユニットRD77MSによるサーボ位置決め制御

f:id:vv_6ong_3ka_cp:20200802142744p:plain

シンプルモーションユニット RD77MSとは

f:id:vv_6ong_3ka_cp:20200708174649j:plain

シンプルモーションRD77MSは、三菱電機PLC iQ-RシリーズでサーボモータJ3やJ4のSSC-NETⅢ/Hを使用する際にサーボアンプとPLC間の通信を補助し、サーボアンプに命令・指示を行いサーボモータを制御します。

サーボの位置決め制御を行うための参考プログラム例を紹介します。

過去記事

www.niwakafa.com

www.niwakafa.com

広告


サーボプログラム例

下記にサーボプログラム例を載せます。

最初にサーボ・シンプルモーションユニットパラメータ設定プログラム
2.サーボ制御プログラム
3.エラーリセット・軸停止
4.JOG指令

と紹介していきます。

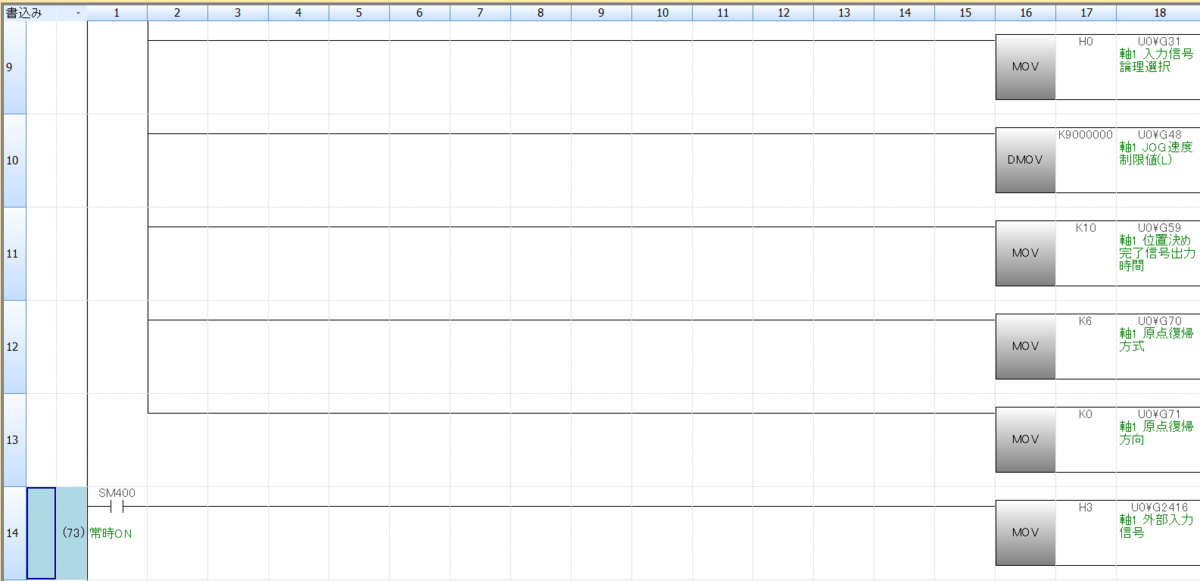

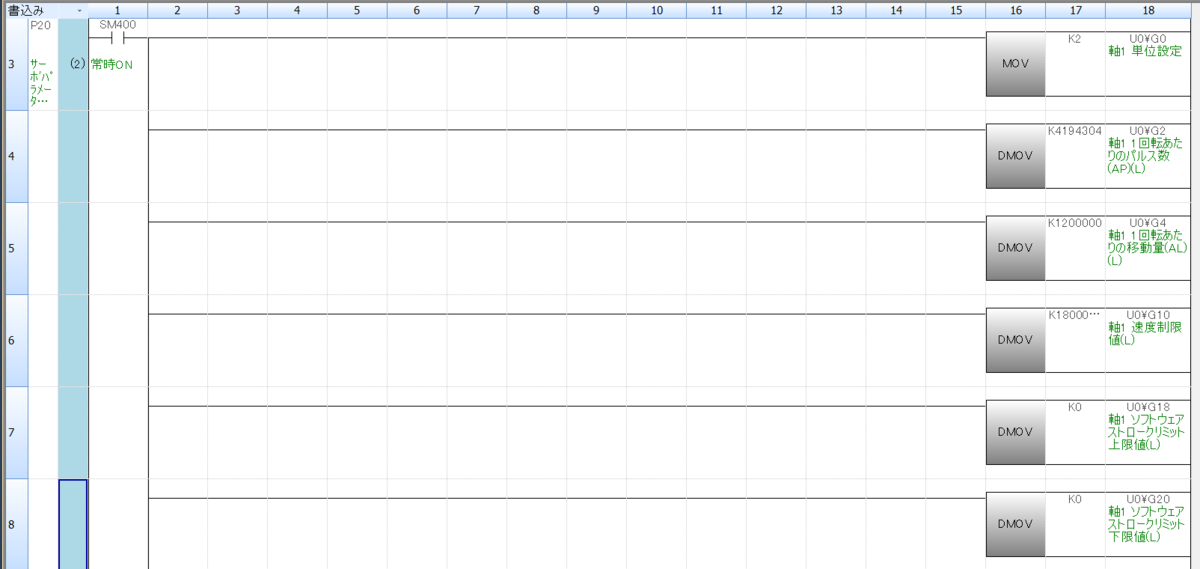

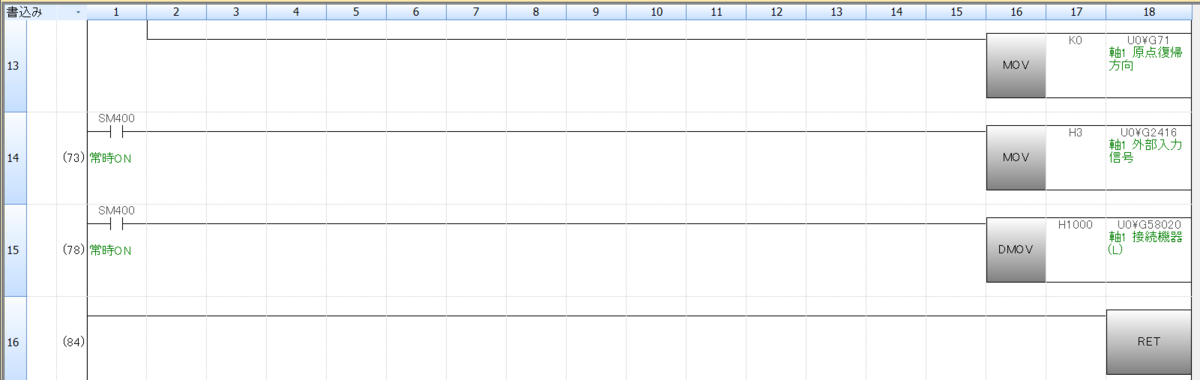

サーボ・シンプルモーションユニットパラメータ設定プログラム

f:id:vv_6ong_3ka_cp:20200802135017p:plain

f:id:vv_6ong_3ka_cp:20200802135039p:plain

f:id:vv_6ong_3ka_cp:20200802135058p:plain

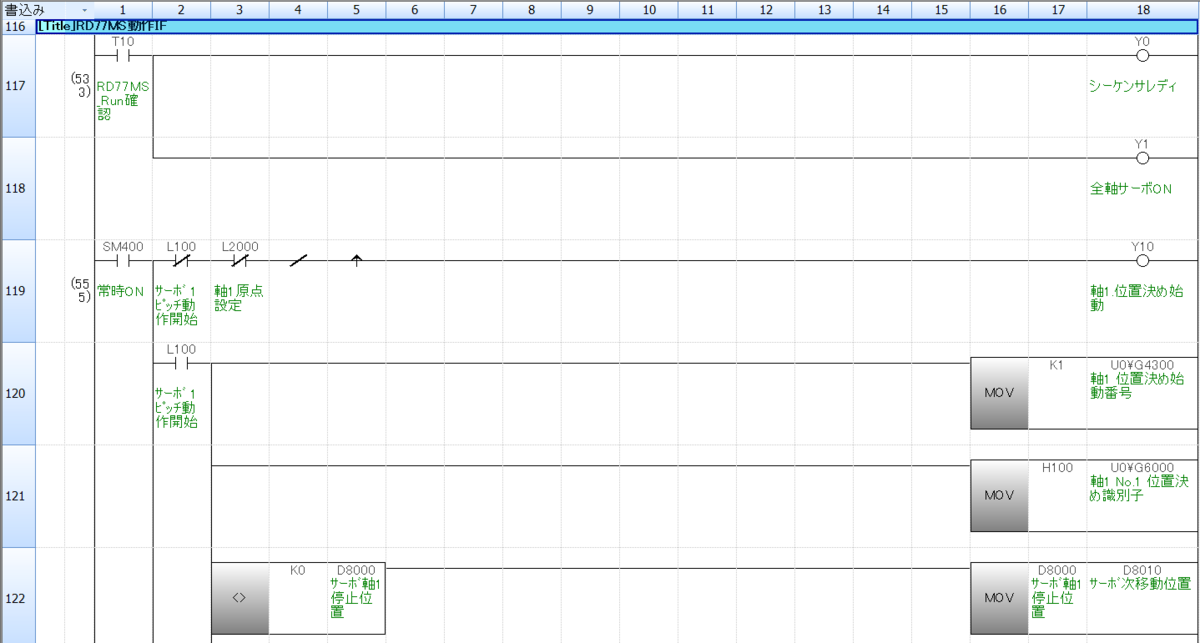

サーボ制御プログラム

f:id:vv_6ong_3ka_cp:20200802135118p:plain

f:id:vv_6ong_3ka_cp:20200802135139p:plain

f:id:vv_6ong_3ka_cp:20200802135158p:plain

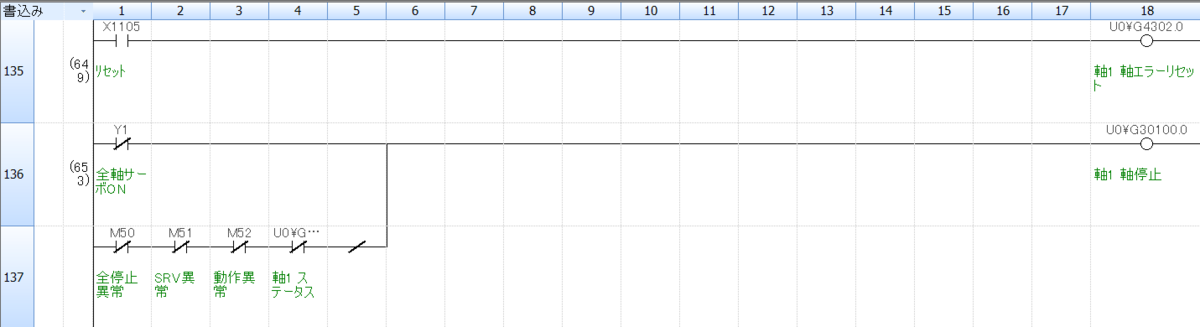

サーボ エラーリセット指令・軸停止

f:id:vv_6ong_3ka_cp:20200802135220p:plain

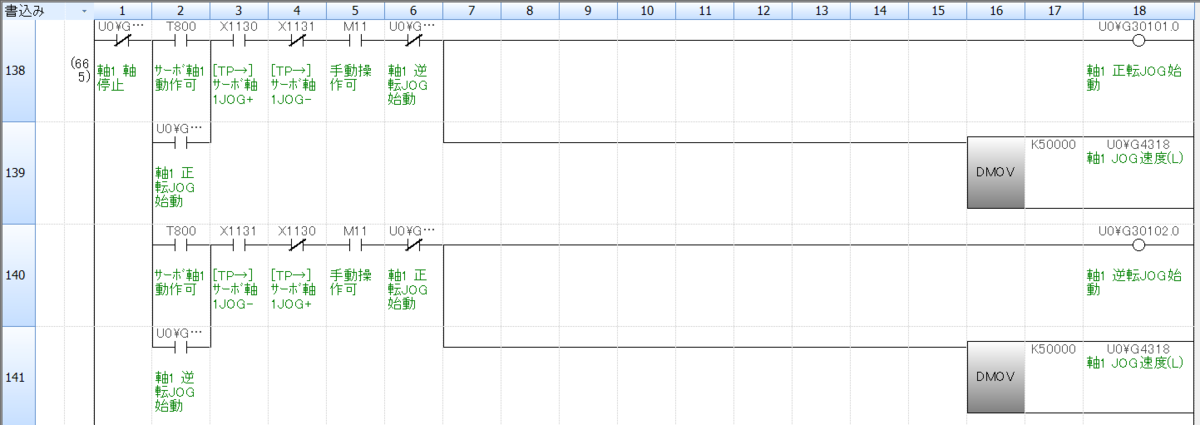

サーボ JOG指令

f:id:vv_6ong_3ka_cp:20200802135244p:plain

サーボ シミュレーション方法

以下、サーボプログラムが正常に動作するか、GX Works3のシステムシミュレーションを用いて動作確認を行っていきます。

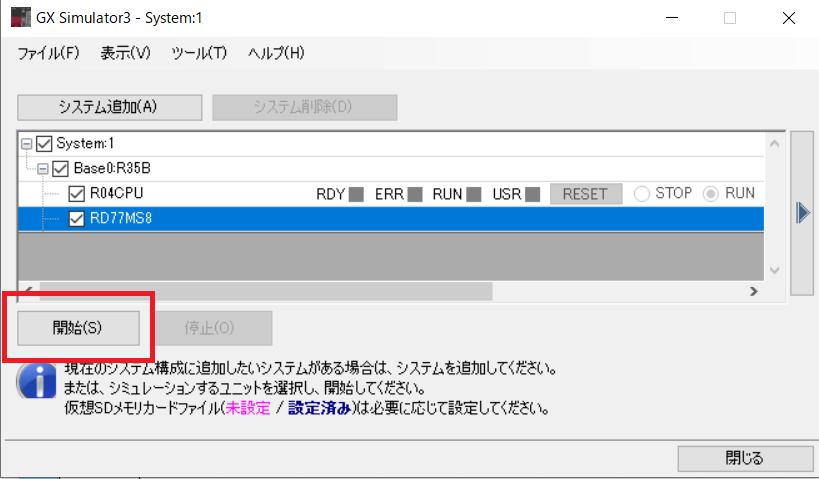

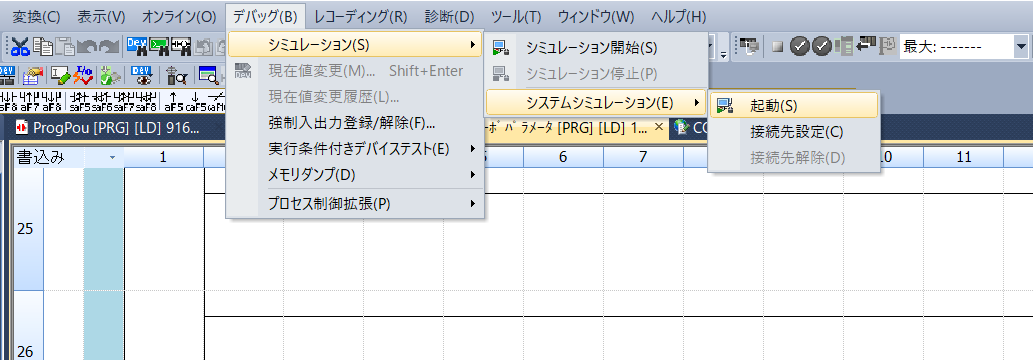

1.システムシミュレーション起動

f:id:vv_6ong_3ka_cp:20200802135307p:plain

f:id:vv_6ong_3ka_cp:20200802135325p:plain

2.シンプルモーションユニットの接続設定

f:id:vv_6ong_3ka_cp:20200802135344p:plain

広告


f:id:vv_6ong_3ka_cp:20200802135358p:plain

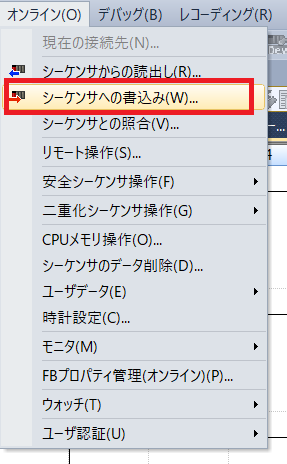

3.ラダープログラムの書き込み

f:id:vv_6ong_3ka_cp:20200802135422p:plain

f:id:vv_6ong_3ka_cp:20200802135438p:plain

4.リセット / 起動

f:id:vv_6ong_3ka_cp:20200802135455p:plain

5.動作確認

f:id:vv_6ong_3ka_cp:20200802135646g:plain

広告


終わりに

サーボモータを立ち上げる、制御するのは何度も立ち上げを行い、使用しないとサーボモータを制御することはできません。

上記プログラムで最低限動作させることは可能ですが、様々な使用方法がありますので、システムに合わせて必ず調整するようにして下さい。

また、安全等は考慮しておりませんので、各メーカーの安全基準を満たすようにハード設計・プログラム構築を行って下さい。
