iQ-RシリーズにはWebサーバ機能があり、Webサーバー機能を使用することによって遠隔でPLCのデータを読み書きすることが可能となります。
Webサーバー機能にはさらに、システムWebページを設定することが可能ですので、ユーザーに合わせたWebページを設定することが可能となります。
今回はiQ-RシリーズWebサーバー機能の通信設定方法を紹介します。
広告
iQ-RシリーズWebサーバー機能通信設定方法
iQ-RシリーズWebサーバー機能通信設定方法 IPアドレス
Point．iQ-R CPUのIPアドレスを設定する
今回は接続するPCのIPアドレスをもとにPLCのIPアドレスを設定しました。
iQ-RシリーズWebサーバー機能通信設定方法 PC IPアドレス確認

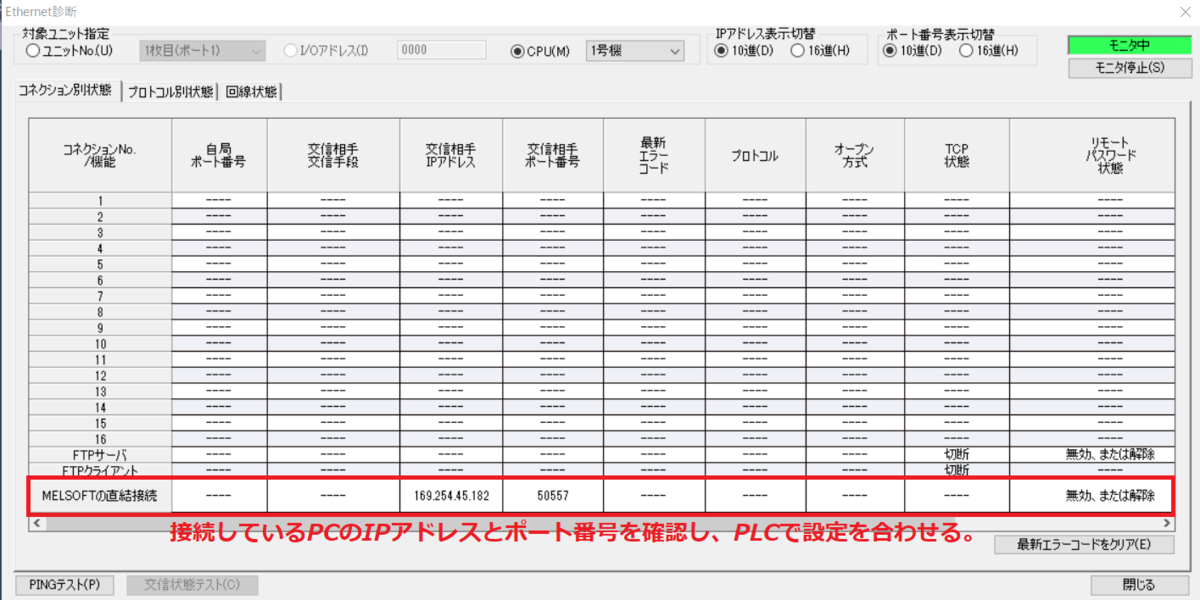

Point．PCのIPアドレスを確認する
PCのIPアドレスを確認してIPアドレスをPLCに設定する。
PC IPアドレス：169.254.45.182
iQ-R IPアドレス：169.254.45.1
PC ポート番号：50557
iQ-R ポート番号：50557
iQ-RシリーズWebサーバー機能通信設定方法 Webサーバ設定
Point．Webサーバ使用有無：使用する
iQ-RシリーズWebサーバー機能通信設定方法 アカウント設定

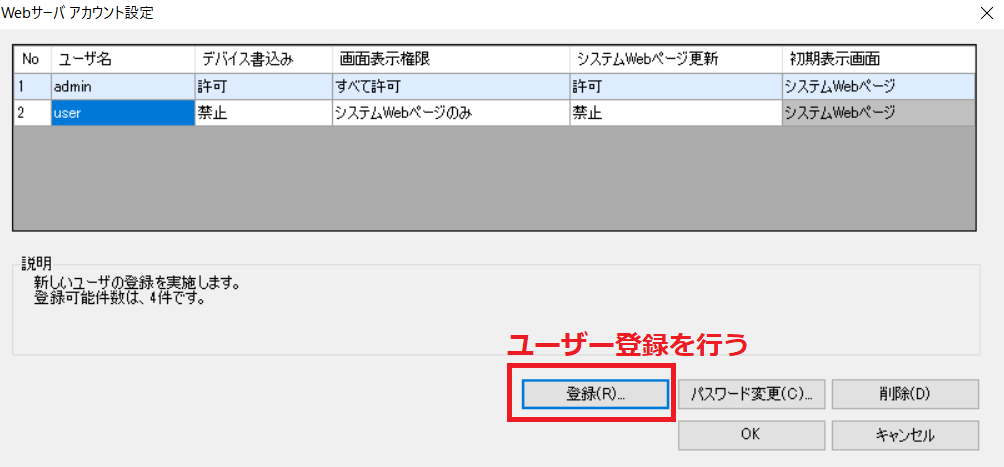

Point．ユーザ登録をする
iQ-RシリーズWebサーバー機能通信設定方法 ユーザ登録

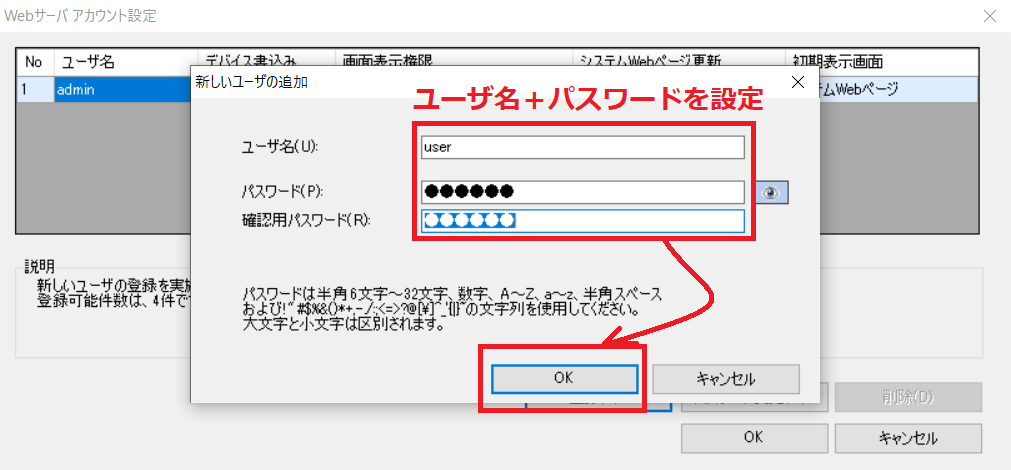

Point．ユーザ名とパスワードを設定する
iQ-RシリーズWebサーバー機能通信設定方法 Web接続

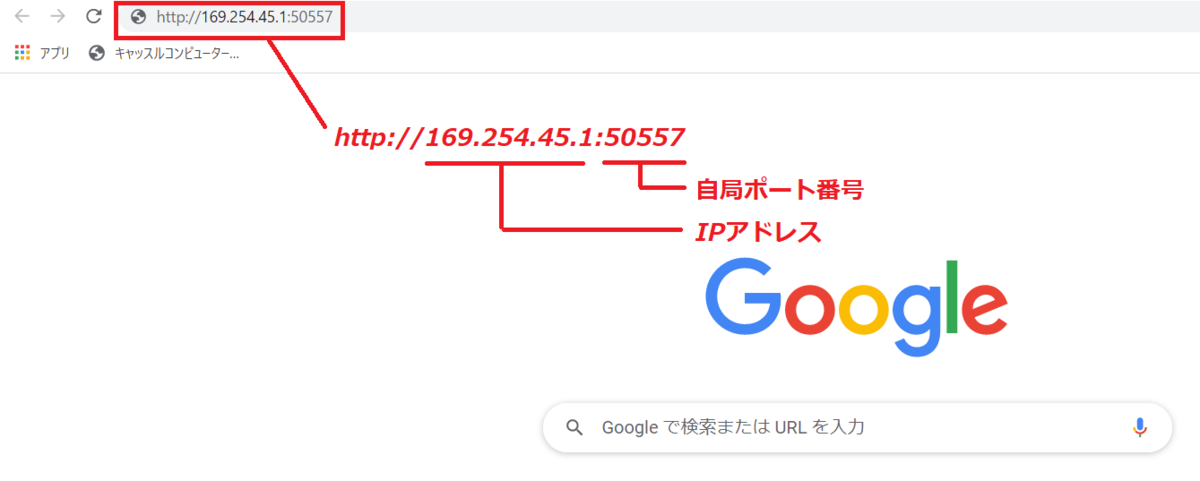

Point．PLCのWeb接続を確認するため、http:// IPアドレス：ポート番号を入力

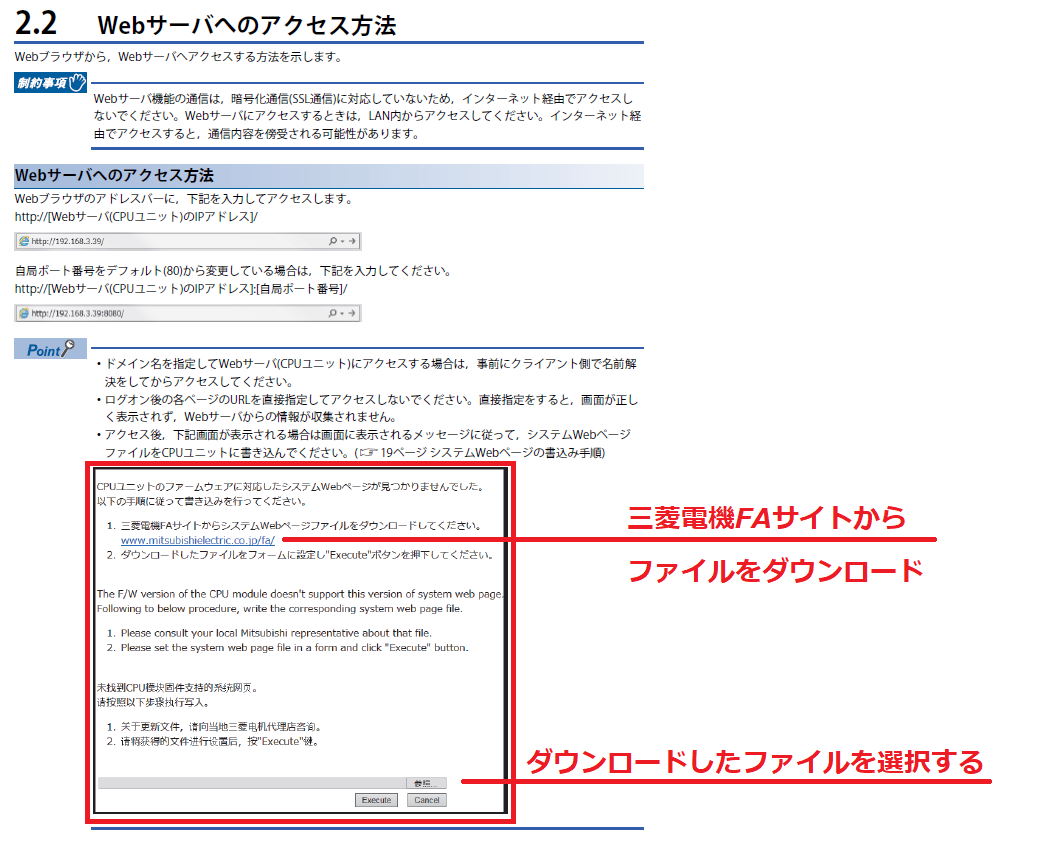

iQ-RシリーズWebサーバー機能通信設定方法 Webサーバアクセス
Point．Webサーバアクセスしダウンロードしたファイルを選択する

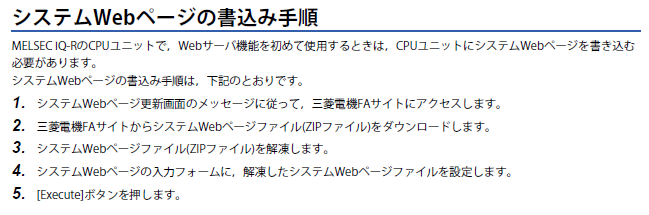

iQ-RシリーズWebサーバー機能通信設定方法 システムWebページ書込
Point．システムWebページ書込みを行う
iQ-RシリーズWebサーバー機能通信設定方法 ダウンロードファイル

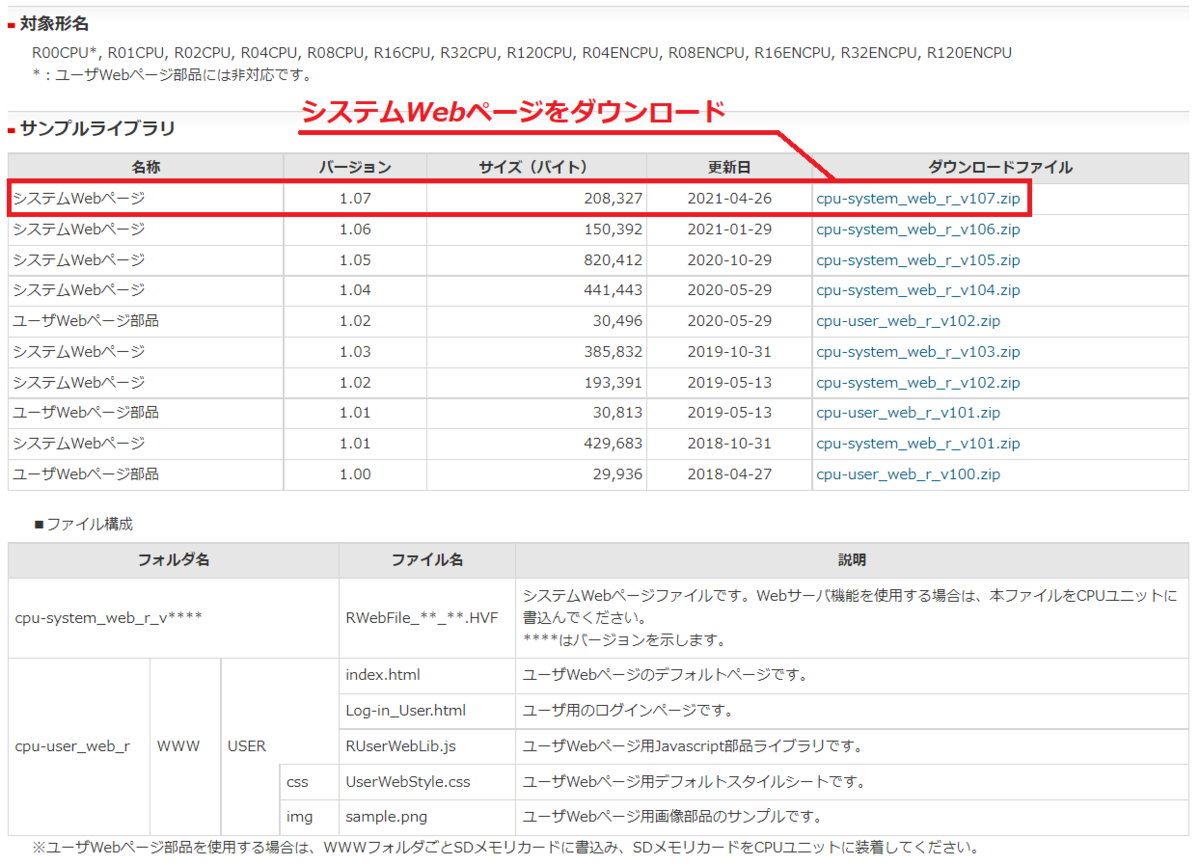

Point．システムWebページをダウンロードする
iQ-RシリーズWebサーバー機能通信設定方法 システムWebページダウンロード
MELSEC iQ-R シーケンサ MELSEC 制御機器 ダウンロード ｜三菱電機 FA

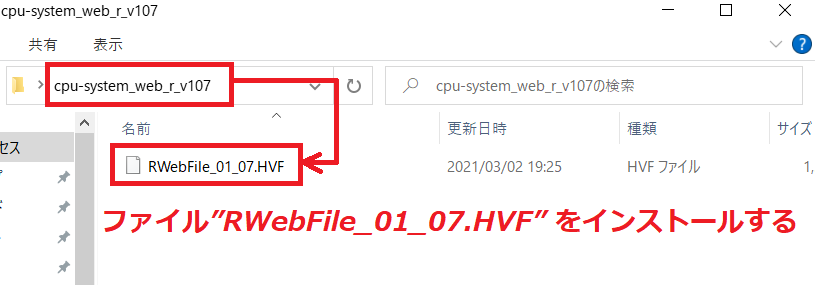

iQ-RシリーズWebサーバー機能通信設定方法 システムWebページファイル
Point．Webページの参照でファイルを選択
まとめ
・iQ-R CPUのIPアドレスを設定する
・Webサーバアクセスしダウンロードしたファイルを選択する
・Webページの参照でファイルを選択
