転送（MOV・DMOV）命令とは、デバイス値や定数を他のデバイスへ転送させるラダープログラム命令です。
MOVは16bit転送命令で、16bit ＝ -32,768 ～ +32,767の範囲を数値指定して転送することが可能です。
DMOVは32bit転送命令で、32bit ＝ -2,147,483,648 ～ +2,147,483,647の範囲を数値指定して転送することが可能です。
PLCで言う16bitはデータレジスタDの1ワード、32bitはデータレジスタDの2ワード（連続）となります。
このようにMOV，DMOVには違いがあり、扱うデータ量が異なるというのが1番大きなポイントになります。
今回は2つ、三菱電機製PLC iQ-Rシリーズで使用しますGX Works3の転送（MOV・DMOV）命令について紹介していきます。
【目次】
広告
転送命令 MOV・DMOVとは
転送命令 MOV・DMOVは16bitと32bitのデータ量による違いがあるのがポイントになります。
GX Works3 転送命令種類
毎スキャン実行型と1スキャン実行型の違い
■ 毎スキャン実行型と1スキャン実行型の違い【検証プログラム】
■ 毎スキャン実行型と1スキャン実行型の違い【検証結果】
MOV：16bit 毎スキャン実行型
MOVは、16bit ＝ -32,768 ～ +32,767の範囲で定数値、もしくは1ワード分データを他のデータへ毎スキャン、転送（コピー）する命令です。
MOVP：16bit 1スキャン実行型
MOVPは、16bit ＝ -32,768 ～ +32,767の範囲で定数値、もしくは1ワード分データを他のデータへ1スキャン、転送（コピー）する命令です。
DMOV：32bit 毎スキャン実行型
DMOVは、32bit ＝ -2,147,483,648 ～ +2,147,483,647の範囲で定数値、もしくは2ワード分データを他のデータへ毎スキャン、転送（コピー）する命令です。
DMOVP：32bit 1スキャン実行型
DMOVPは、32bit ＝ -2,147,483,648 ～ +2,147,483,647の範囲で定数値、もしくは2ワード分データを他のデータへ1スキャン、転送（コピー）する命令です。

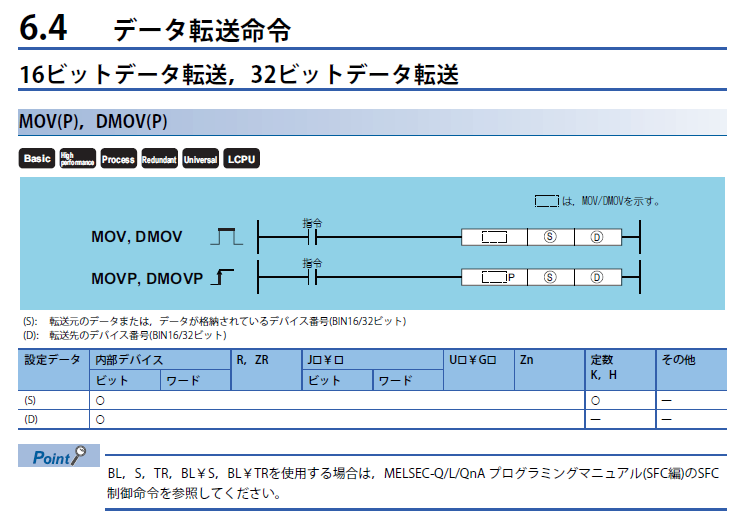

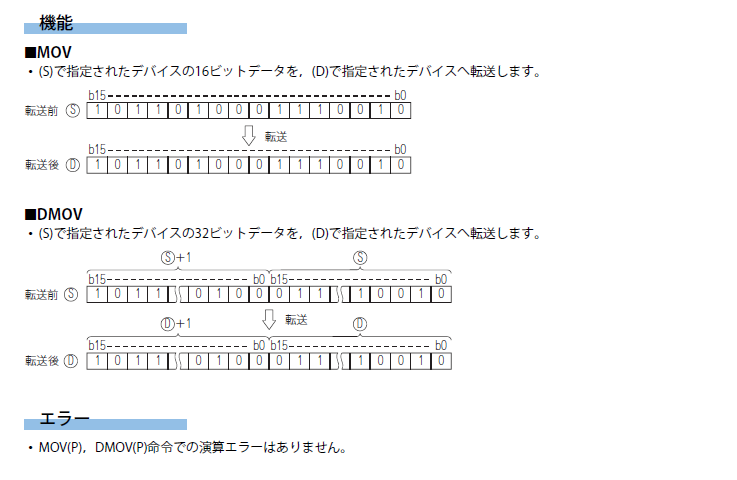

MOV / DMOV データ転送命令説明
GX Works3でのMOV・DMOV記述
終わりに
数値を扱う上で、MOV・DMOVは必要な命令です。
扱えるように練習もしましょう。
