品種データを扱っていると、データ数が多くなってきてしまい、PLCのデータレジスタの容量を食ってしまいます。
データレジスタの容量を食ってくるならまだいいですが、KV-Nanoシリーズなどは停電保持領域が少ないため、品種データを登録しても電源を遮断するとデータが飛んでしまうということが起きてしまいます。
データの消滅を防ぐためにもSDカードへデータを保存し、それを読み出す方法がPLCのデータレジスタ容量削減にもつながるかと思います。
今回はキーエンスKVシリーズのSDカードデータ読み出し方法MREADについて紹介します。
SDカードデータ読み出し MREAD
SDカードデータ読み出し命令 MREAD
SDカードデータ読み出し命令 ［ MREAD S D1 n D2 D3 ］
S：ファイル名 アスキーコード指定
D1：読み出したデータの格納先
n：読み出すデータ数 ※16bit = 1
D2：読み出すデータ形式
D3：通知ビット
注意！ D2：読み出すデータ形式が32bit単位ならn：読み出すデータ個数は32bit = 1となる

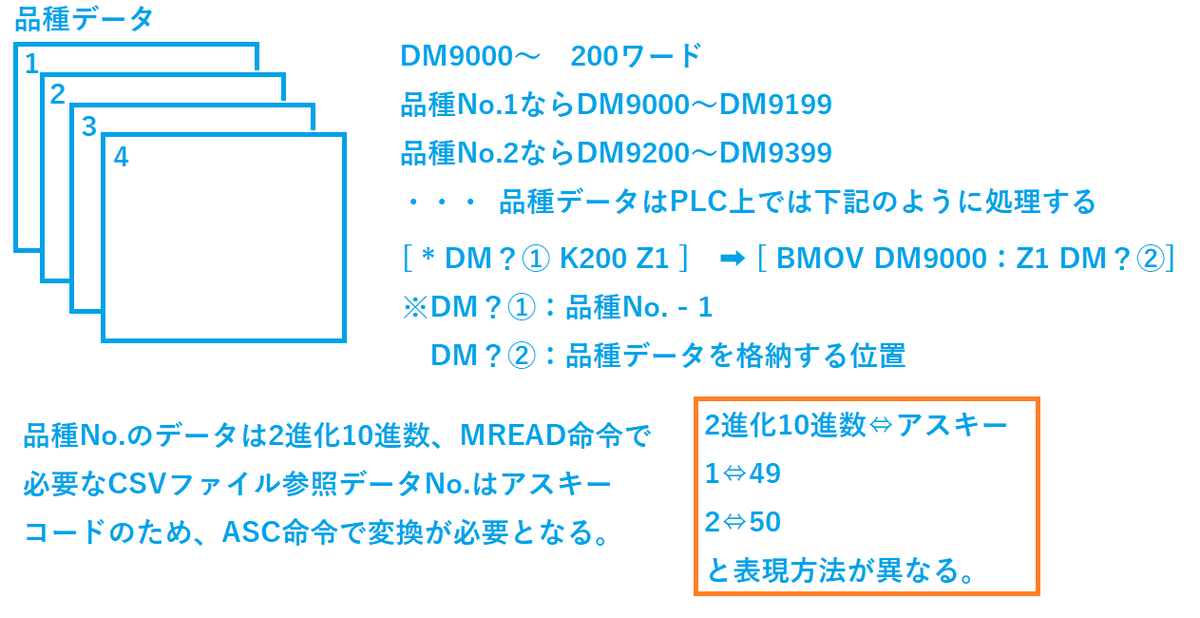

アスキーコード変換の必要性
品種データを扱う際に、PLC上では0や1、2で扱うかと思いますが、アスキーコードで0や1、2はNULLやSOH、STXに当たるものになってしまい、MREAD命令でCSVファイルを読み出してもデータが読み出せないということになります。
品種データを2進化10進数で扱っているのであれば、それをいったんアスキーコードに変換して読み出すようにしましょう。
まとめ
・多品種扱うならSDカード読み出し命令MREADで解決・読み出すCSVファイルはアスキーコードで指定
