PLCに大量のデータを保存することは難しいです。
そこで、SDカードにデータを保存するということがあります。
SDカードにCSVファイルでデータを保存することによって、大量のデータをPLCの容量関係なく保存することが可能となります。
今回は、三菱電機iQ-RシリーズのSDカードデータロギング方法について紹介します。
iQ-R SDカードデータロギング方法
CPUユニットロギング設定ツール
SDカードデータロギングを行う際には、その設定ツールを起動する必要があります。
ですので、CPUユニットロギング設定ツールを起動してください。
設定方法（日付・指定ファイルに連続保存）
ロギング方法には様々なものがあり、それらを全て説明するのは難しいのでサポートに連絡してもらいたいです。
今回は日付・指定ファイルに連続で、あるデータを保存する際の参考方法を紹介します。
ロギング種別：連続ロギング
ロギング対象：デバイス
ファイル形式：CSVファイル
データ格納先メモリ：SDメモリカード

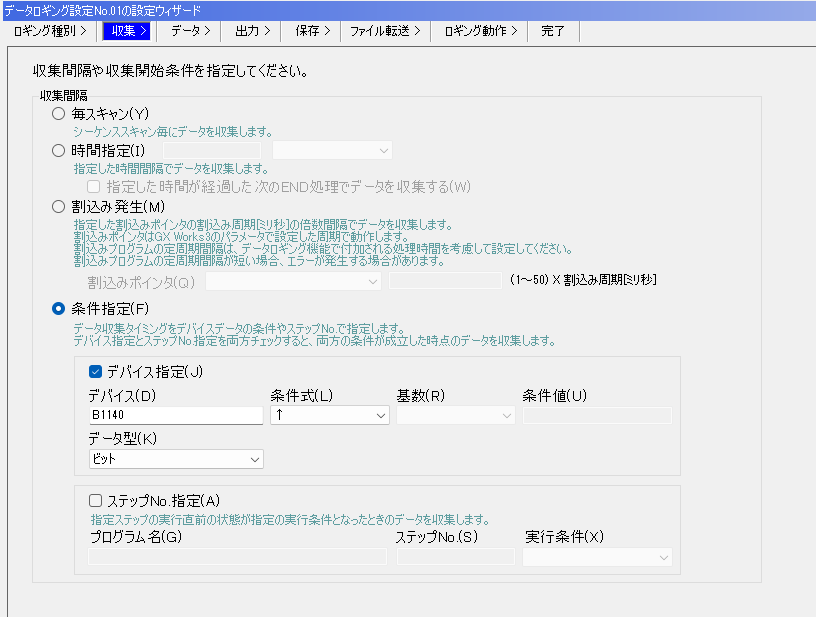

条件指定：デバイス指定 B1140 ※指定するデバイスは何でも良いです。
指定したビットをオンすると、指定したデータを保存します。

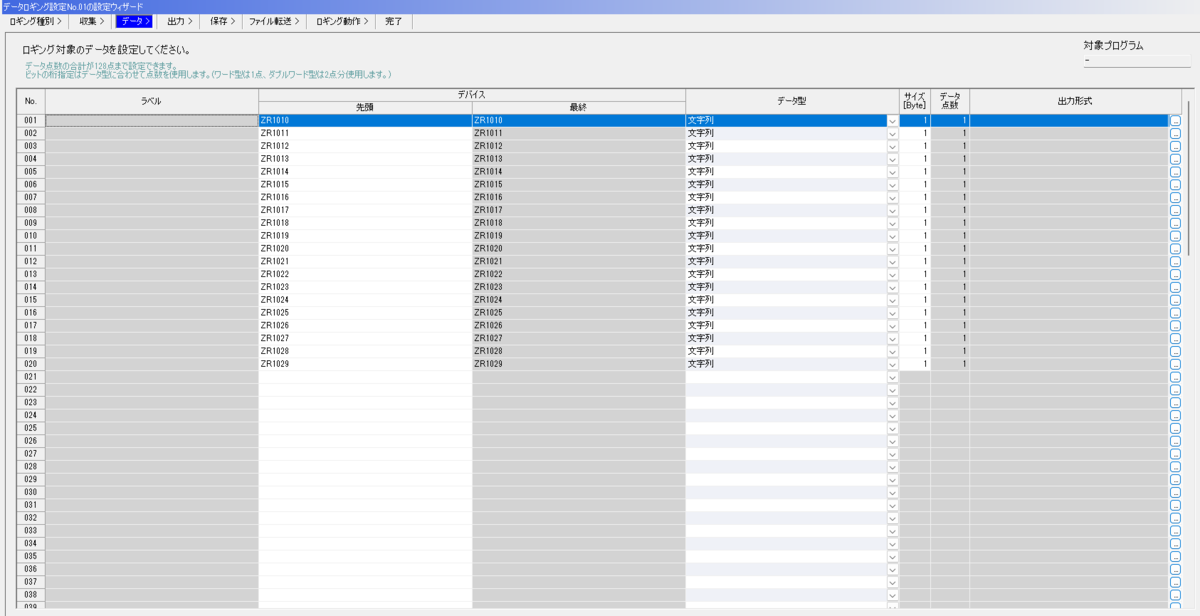

保存するデータ型式などを設定します。
このデータがCSVファイルに保存されます。

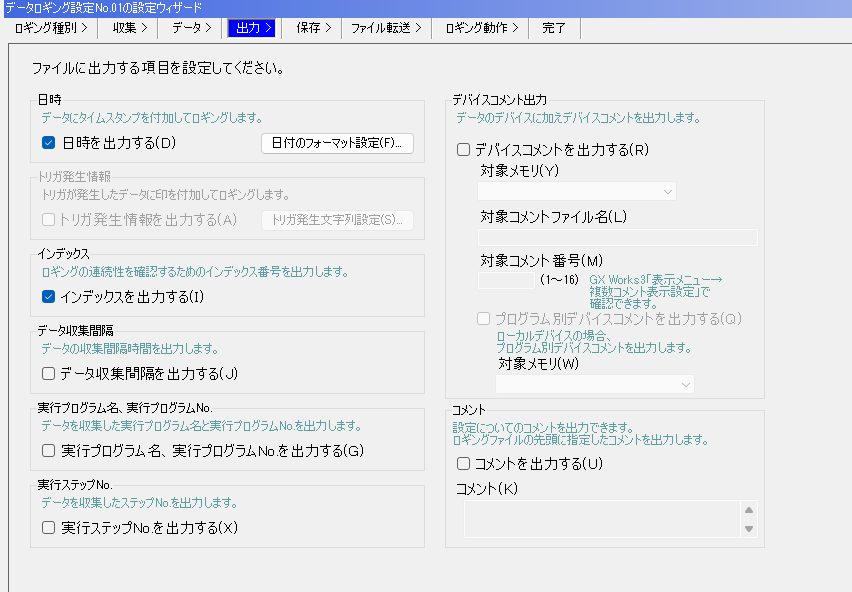

日時を出力する → 保存する際に日時を表示します。
インデックスを出力する → No.を出力します。

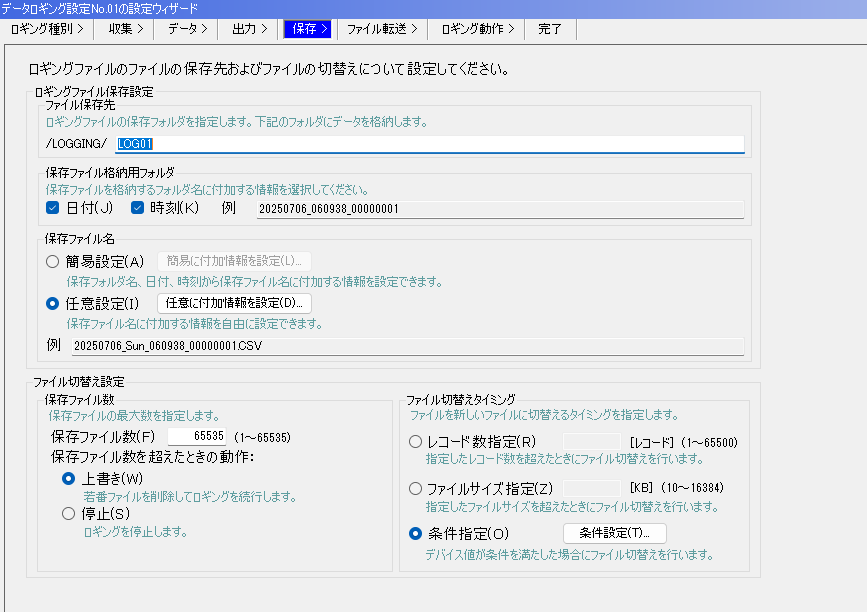

ファイル切替タイミング

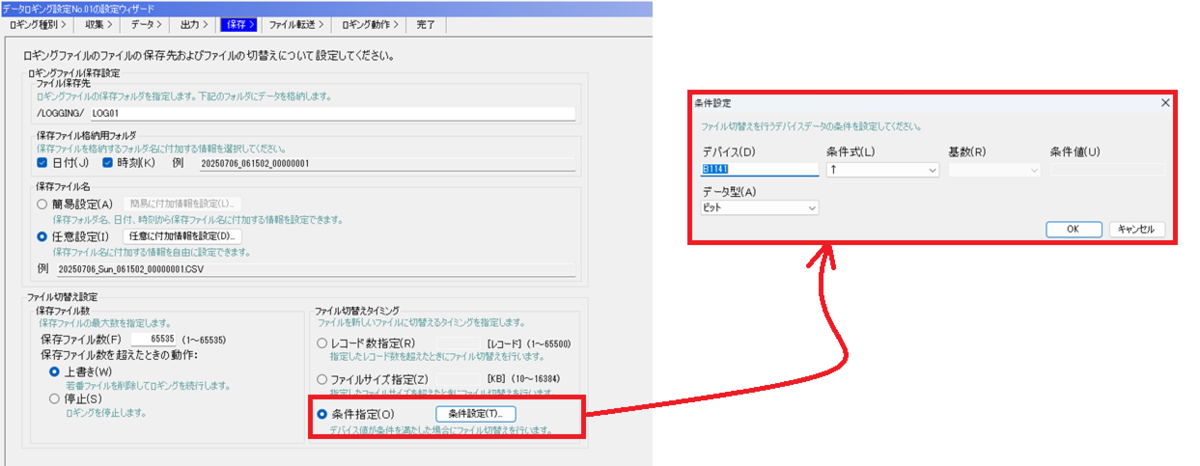

条件指定のビットを設定します。
ファイルの更新を行います。
指定したビットをオンすると、新しくCSVファイルを生成します。
これによって、日付更新をPLCから行う必要がありますが、生成するタイミングを調整できることによって、様々なファイル保存方法を設定することができます。
まとめ
・SDカードデータロギング方法を設定するには、CPUユニットロギング設定ツールを使用・データロギング設定方法は色々あるので、サポートに確認が必要
