PLC(シーケンサ)でパスワードの入力結果が正しいか、不正なのかを表示する方法を紹介します。
パスワードを入力しても反応しないと作業者もわからない部分がありますので、手間が掛かりますが表示するようにしたほうが良いと思います。
参考記事
www.niwakafa.com【目次】
広告
データレジスタを設定
『入力が完了した』という入力をタッチパネルから出力してもらう設定をします。
書き込み完了にチェックを入れ、デバイスを設定します。ON→OFFするようにしたほうが良いです。
図形の表示、非表示
図形の表示、非表示を上記のように設定します。
詳しい内容は下記の参考記事を参照して下さい。
参考記事

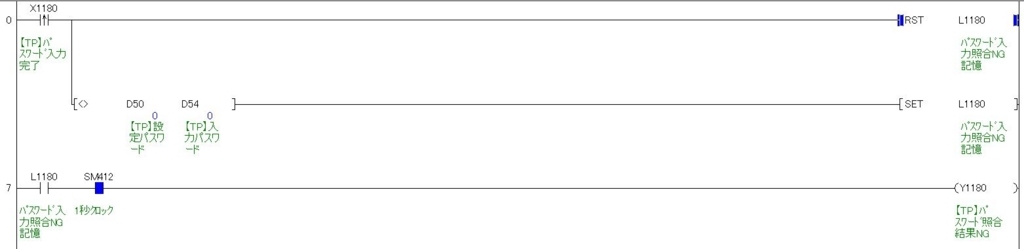

www.niwakafa.comプログラム例
１．パスワードが入力されたら、L1180をリセットします。
２．照合結果が異なればL1180をセットします。
３．L1180がONならば、Y1180を1秒間隔でONします。
上記のようなプログラム内容となっています。
実例
パスワードは『0』です。ですので、4や7を入力すると、NGとなり『パスワードが違います』と表示されます。
終わりに
この表示をすると、他人にも手が込んでいると思われますので、参考にして下さい。
