【中級編】主幹ブレーカ用スライド式ブレーカ取付台　篠原電機盤用パーツ

f:id:vv_6ong_3ka_cp:20210525053150j:plain

上記画像のような制御盤、ブレーカーの位置が高いです。

ブレーカーの操作部分を制御盤面に出してほしいという要望から、ブレーカーの設置位置を高くしました。

その際に使用したものが篠原電機のスライド式ブレーカ取付台です。

f:id:vv_6ong_3ka_cp:20210525053300p:plain

篠原電機の盤用パーツにはメインブレーカーのかさ上げをしてくれる盤用パーツが売っており、それを使用すれば扉面に取付を行う操作とってを簡単に取り付けることが可能となります。

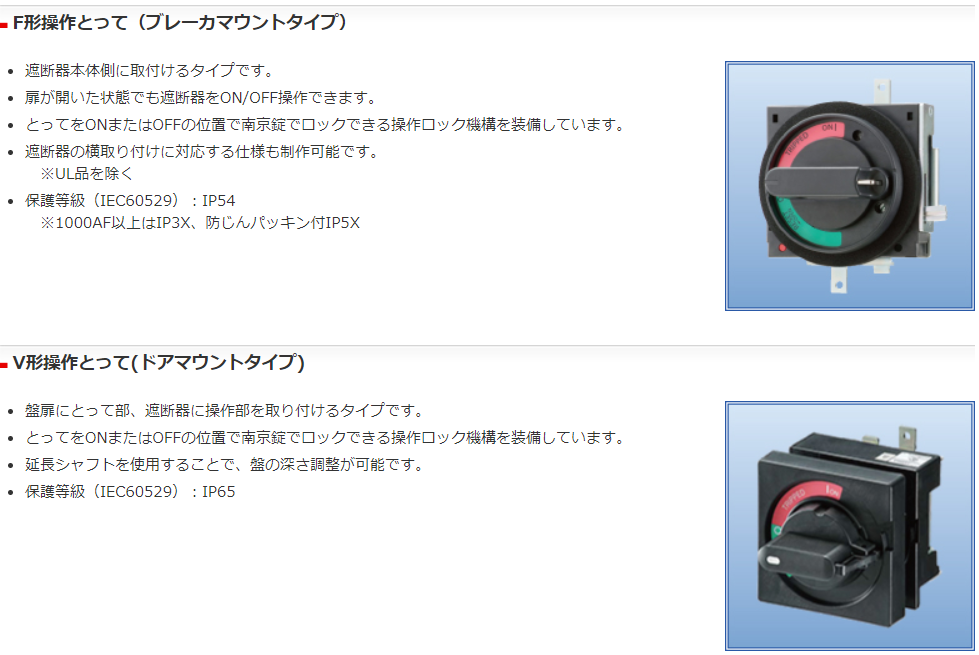

操作とって
f:id:vv_6ong_3ka_cp:20210527060518p:plain

包装機メーカーや装置メーカーはよくこの操作とってを使用しており、お客様によっても必要ということが多い操作とってです。

普段使わない方からすると、ブレーカーの取付をどうしようと悩むところだと思いますが、篠原電機の盤用パーツを使用することで簡単に悩みが解決します。

スライド式ブレーカ取付台　主幹ブレーカ用

スライド式ブレーカ取付台　主幹ブレーカ用
f:id:vv_6ong_3ka_cp:20210525053318p:plain

Point．高さ方向がスライド式のため設置位置の調整が可能

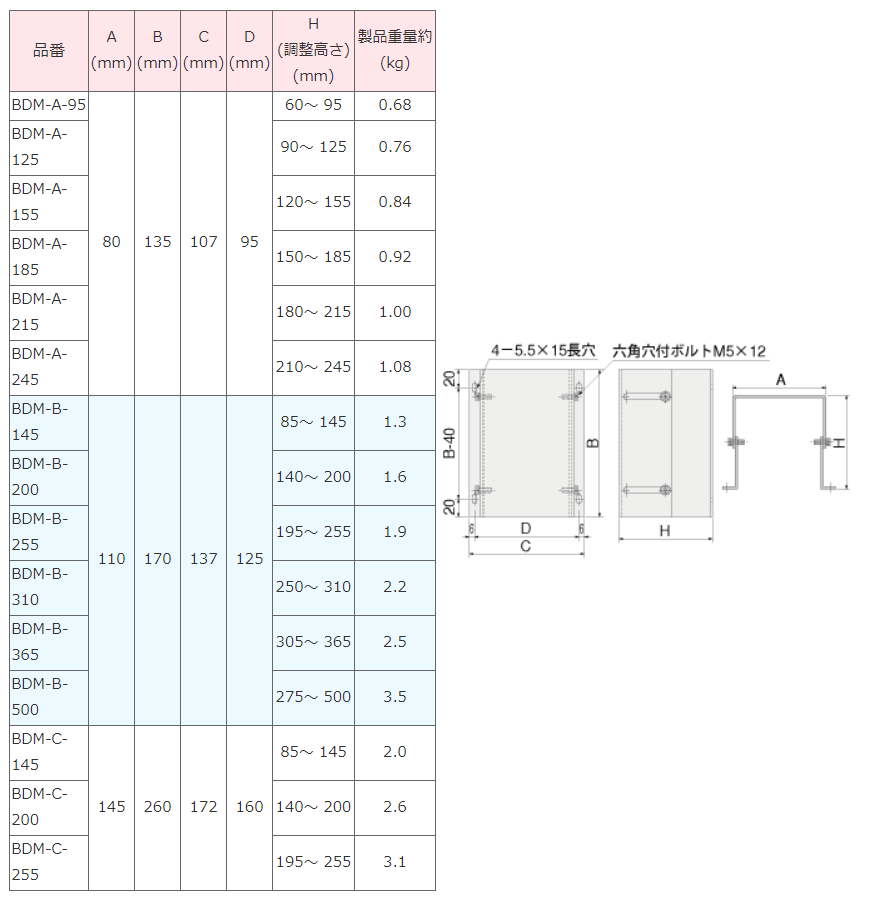

スライド式ブレーカ取付台　型式 / 性能
f:id:vv_6ong_3ka_cp:20210525053329p:plain

Point．ブレーカのかさ上げ高さとブレーカを止める寸法も確認して型式を決める

まとめ
・主幹ブレーカーのかさ上げには篠原電機の盤用パーツであるスライド式ブレーカ取付台が便利
・高さ方向がスライド式のため調整が可能
・ブレーカのかさ上げ高さとブレーカを止める寸法も確認して型式を決める
