【中級】キーエンスKV-8000異常・警報発生の度にブザー鳴動のラダープログラム例

工場では、異常や警報が発生する度にブザー鳴動して欲しいものです。

特に、ラインの中に他社装置があればなおさらで、停止したらブザー鳴動させるのが必須となります。

今回はキーエンスKV-8000 異常・警報発生のたびにブザー鳴動させるプログラムを紹介したいと思います。

広告

はじめに

ビットのON,OFFを比較してブザー鳴動させる方法もあります。

www.niwakafa.com

今回は異常ビットがONした場合に、データレジスタへ値を書き込み、それをフラグとしてブザーを鳴らすようにします。

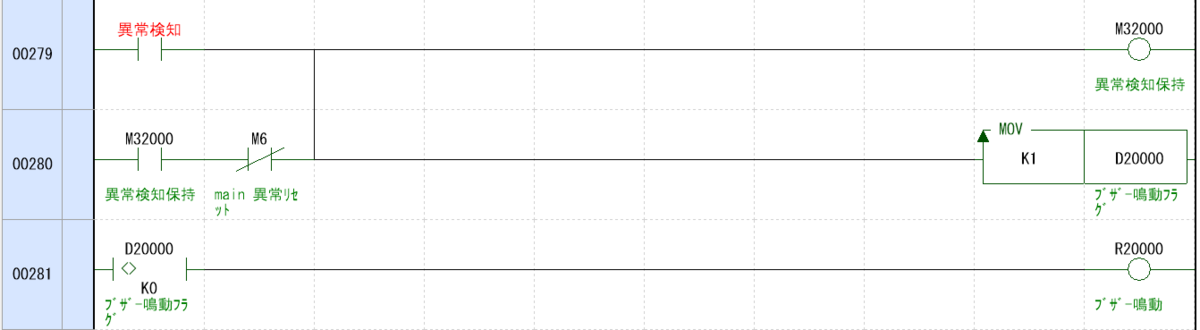

ブザー鳴動プログラム例

このようにすると、プログラム量は増えますが、ブザーを鳴らさないという変更も簡単に行うことが可能となりますので参考にして下さい。
