【中級編】AnyWire ーAS-Linkシステム センサー設定・アドレスライターARW-04ー

f:id:vv_6ong_3ka_cp:20200313060637p:plain

最近紹介していますAnyWireのAS-Linkシステム、そのセンサーのアドレスやパラメータの設定がアドレスライターARW-04で行うことが可能です。

その方法について解説していきます。

f:id:vv_6ong_3ka_cp:20200322091826j:plain

関連記事

www.niwakafa.com

www.niwakafa.com

広告

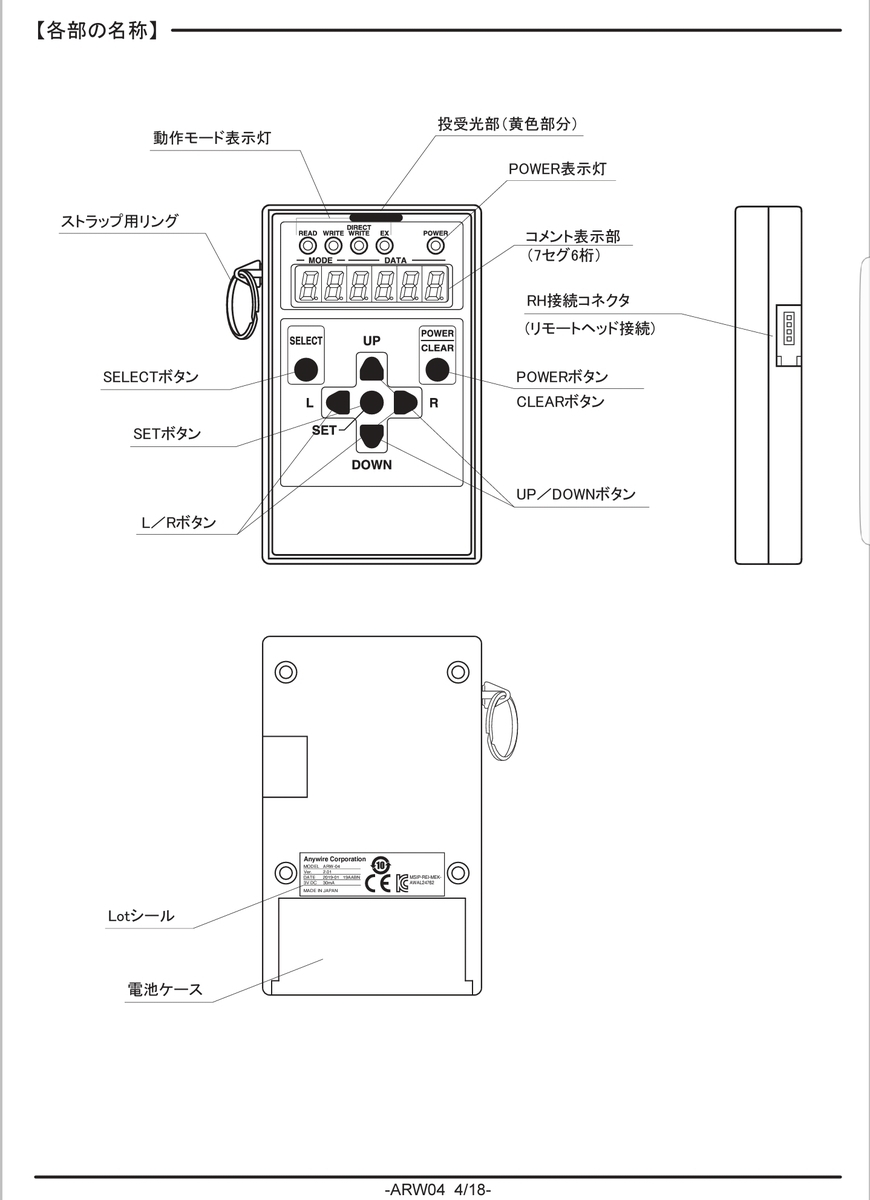

アドレスライター ARW-04の使い方

f:id:vv_6ong_3ka_cp:20200322092731j:plain

手順1.動作モードを『SELECT』ボタンで選択する

まずは動作モードと呼ばれる4種類の中から1つ選択します。

READ:機器に設定されているパラメータを読み出します
WRITE:機器にパラメータを書き込むことができます。変更完了後、電源を再投入するとパラメータが反映されます。
DIRECT WRITE:WRITEモード同様ですが、これは電源を再投入しなくてもパラメータを反映することができます。
EX:AnyWireのセンサーのティーチングモードです。

手順2.4種類のモードの操作方法を確認しながら操作を進める

各モードの一例を載せておきます。

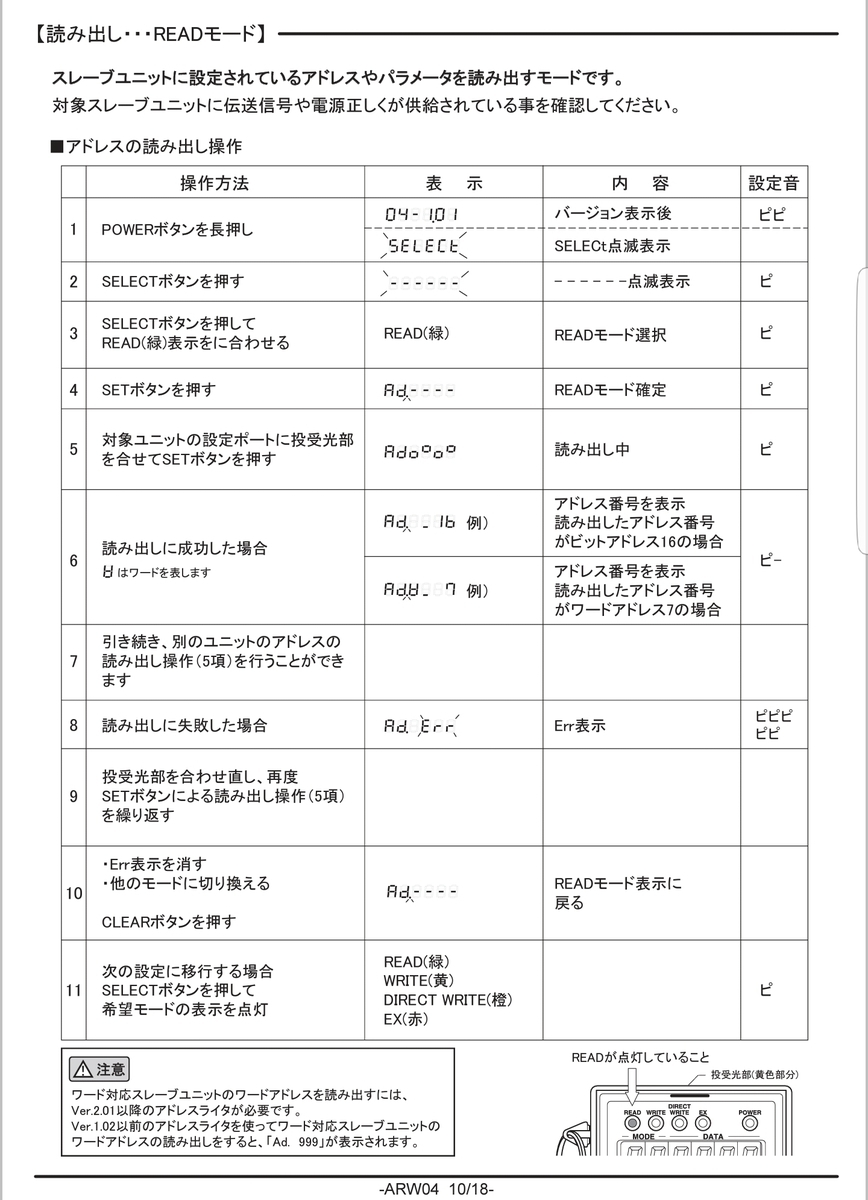

READ

f:id:vv_6ong_3ka_cp:20200322094421j:plain

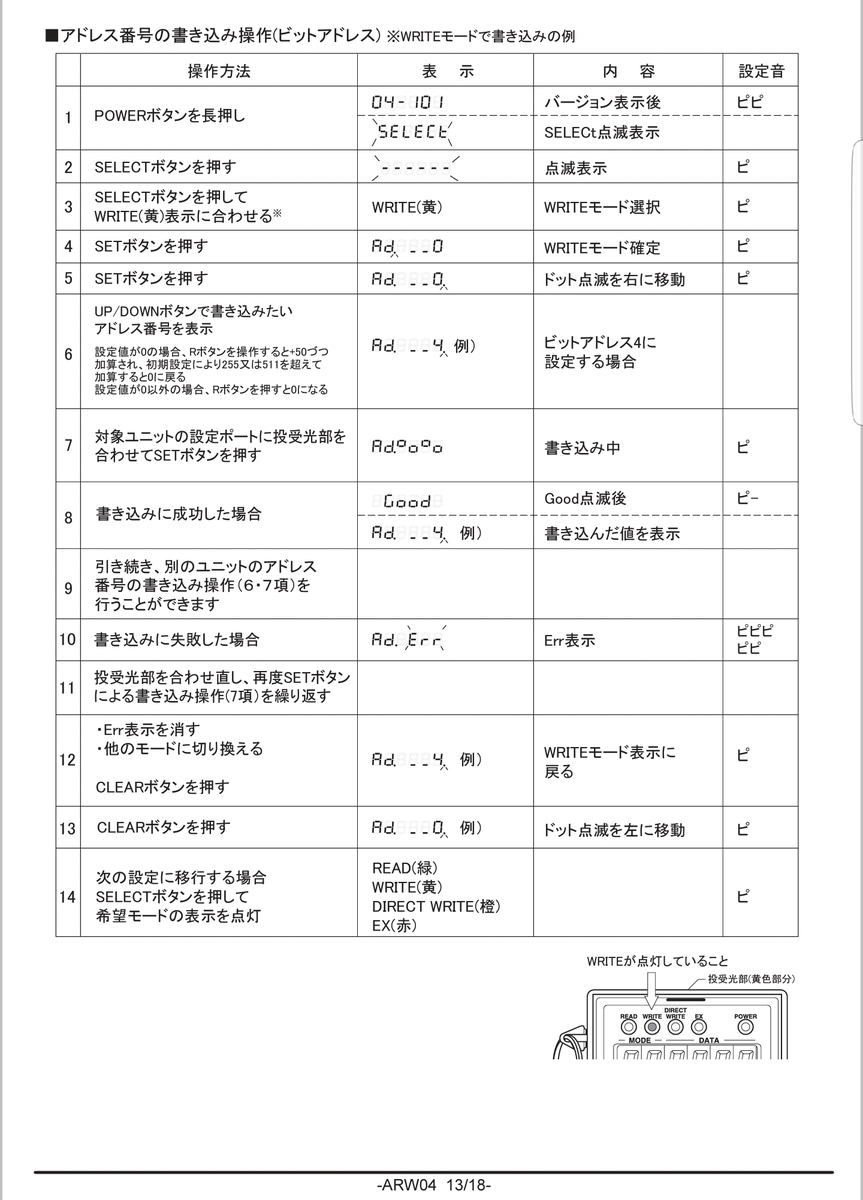

WRITE

f:id:vv_6ong_3ka_cp:20200322094454j:plain

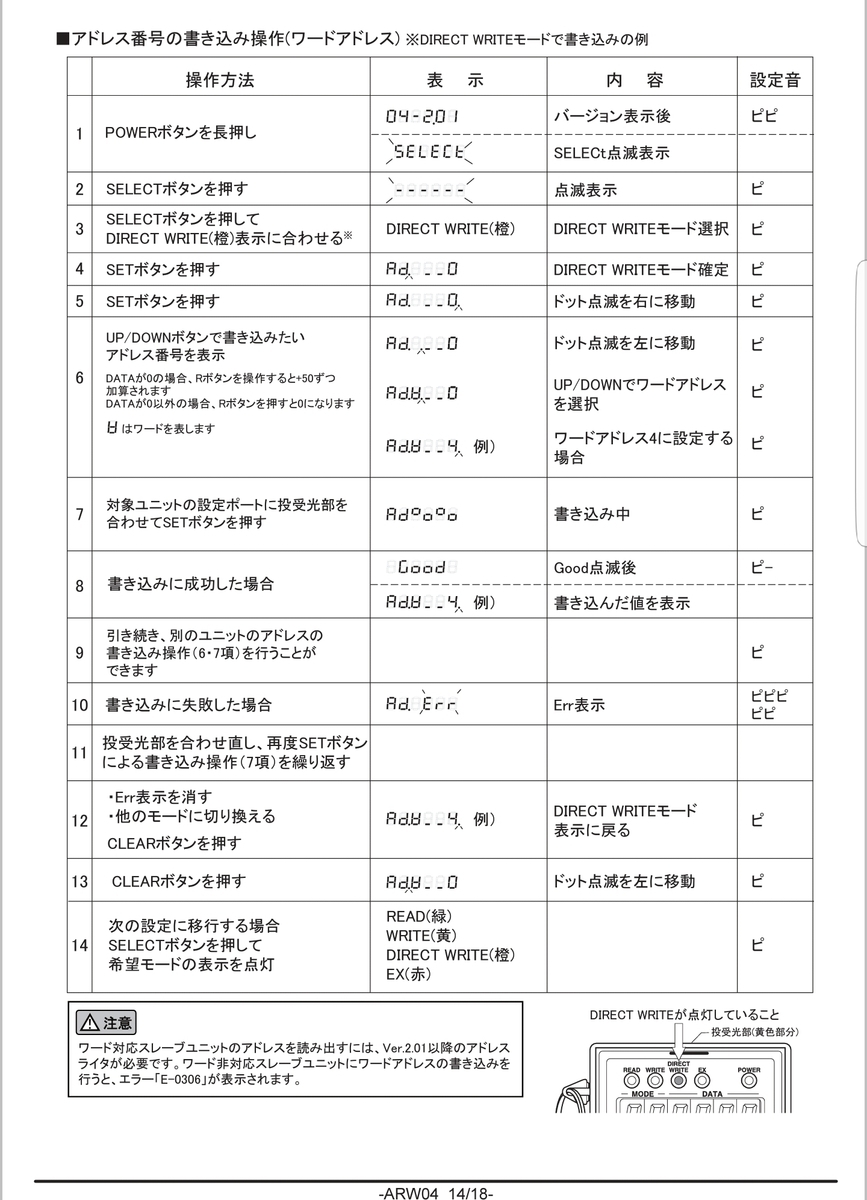

DIRECT WRITE

f:id:vv_6ong_3ka_cp:20200322094721j:plain

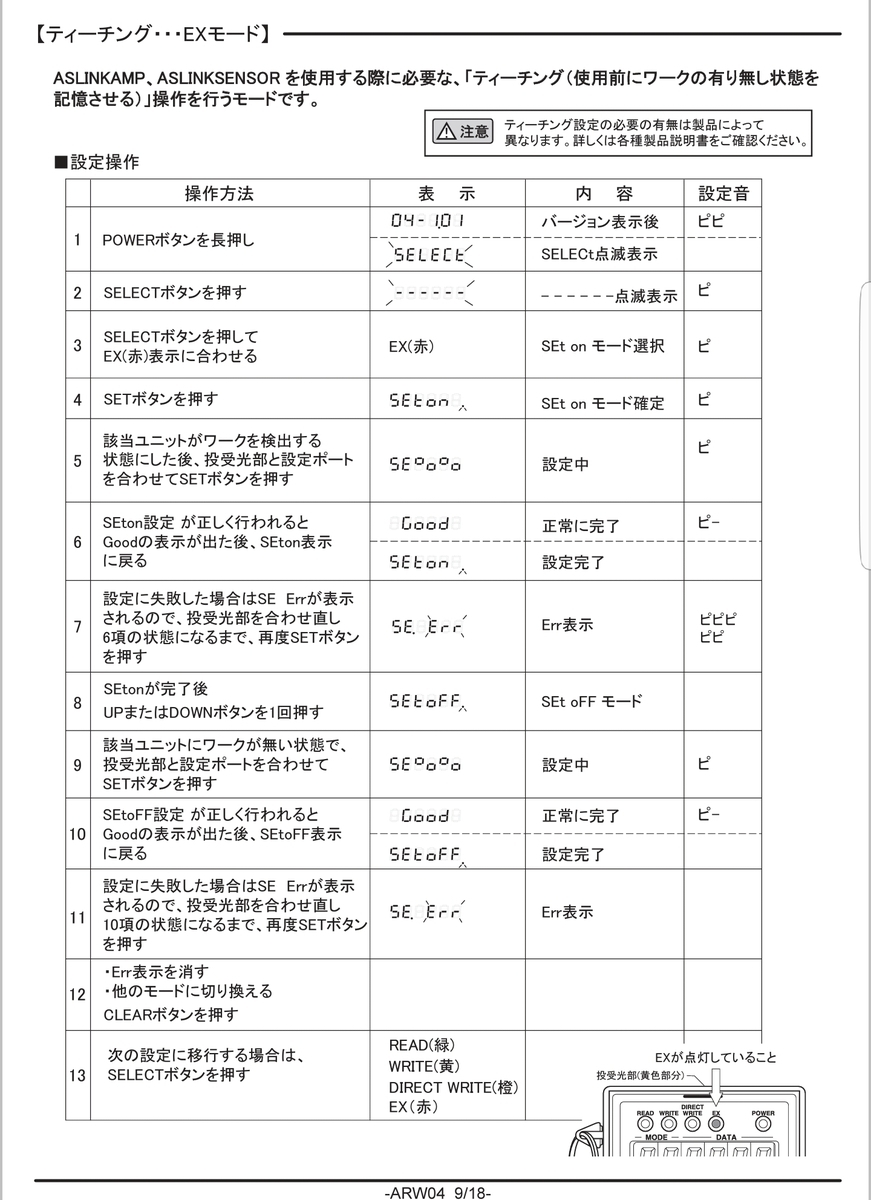

EX

f:id:vv_6ong_3ka_cp:20200322094101j:plain

手順3.アドレス、機器パラメータ、ティーチングを行う

上記操作でWRITE(もしくはDIRECT WRITE)とEXでアドレス、機器パラメータ、ティーチングを行えることが容易に想像できるかと思います。

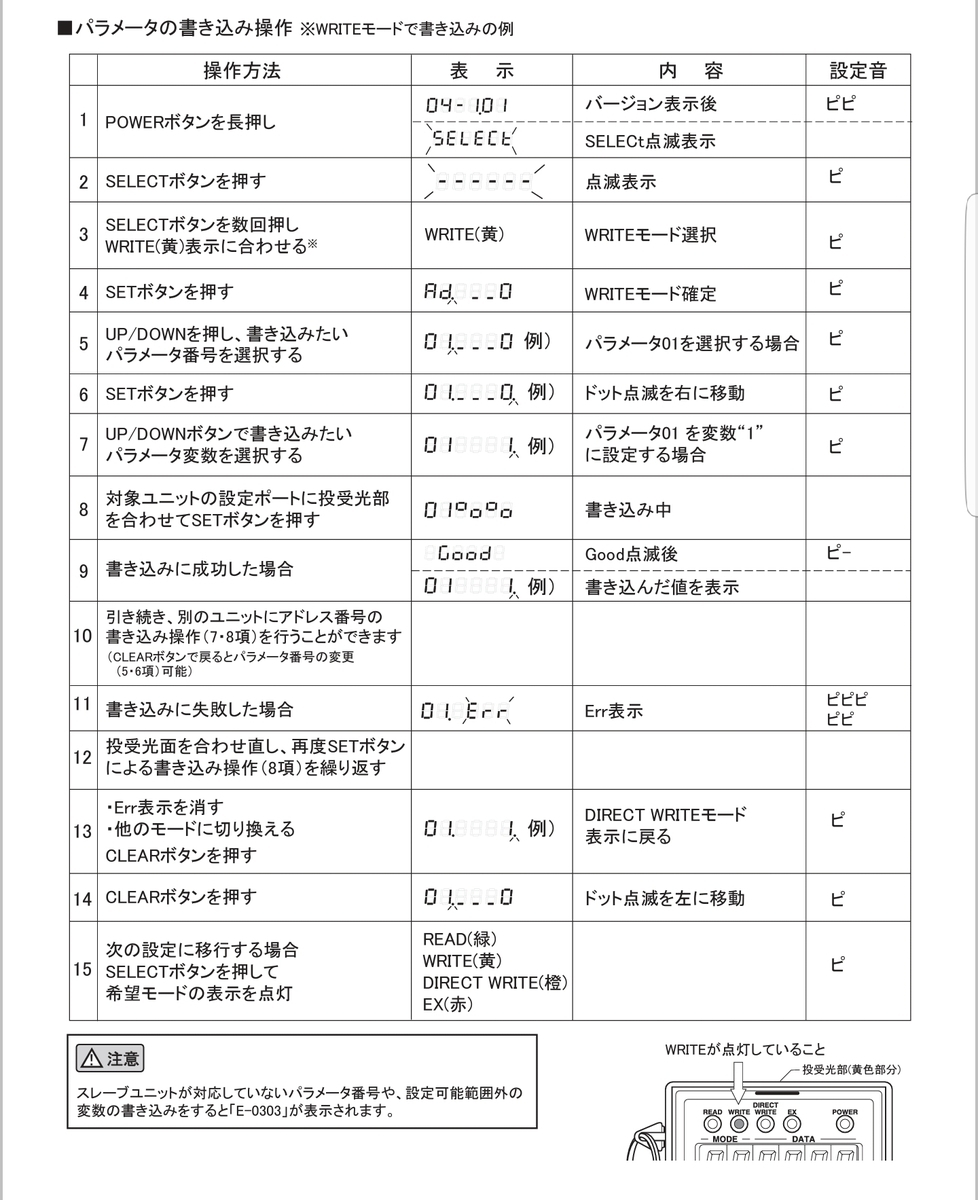

機器パラメータの書き込み方法を載せておきます。

f:id:vv_6ong_3ka_cp:20200322095149j:plain

終わりに

センサーの数だけこの操作が必要となります。

かなり大変ですので注意してください。
