GX Works3にはプログラム連続貼り付け機能があり、同じようなプログラムは1つ作成すればコピーすることが可能となります。
FA生産設備では同じような箇所がたくさん存在し、1つのPLCで制御する範囲も年々増えているため、同様のプログラムを複製する、この連続貼り付け機能を使えるか使えないかはソフト屋として重要な知識となることでしょう。
今回はGX Works3のプログラム連続貼り付け機能について紹介します。
www.niwakafa.com
広告
GX Works3 プログラム連続貼り付け

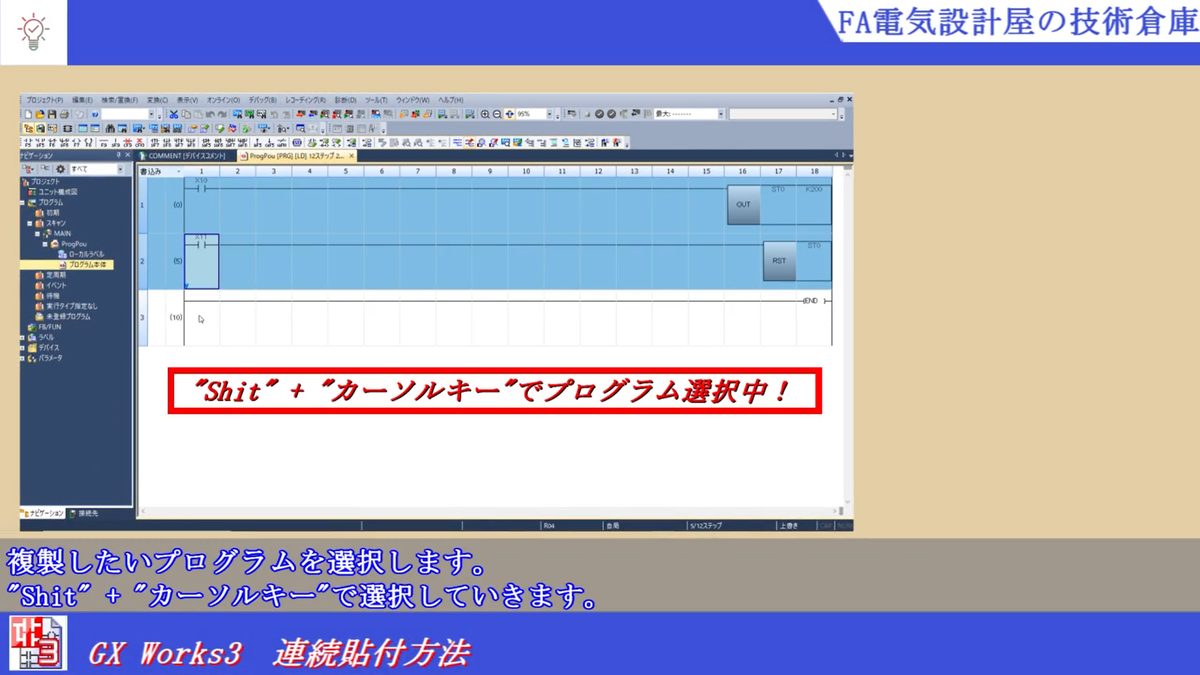

Shift + カーソルキー プログラム選択
Point．複製したいプログラムをShift + カーソルキーで選択
プログラムコピー
Point．複製したいプログラムが選択できたらコピーを選択

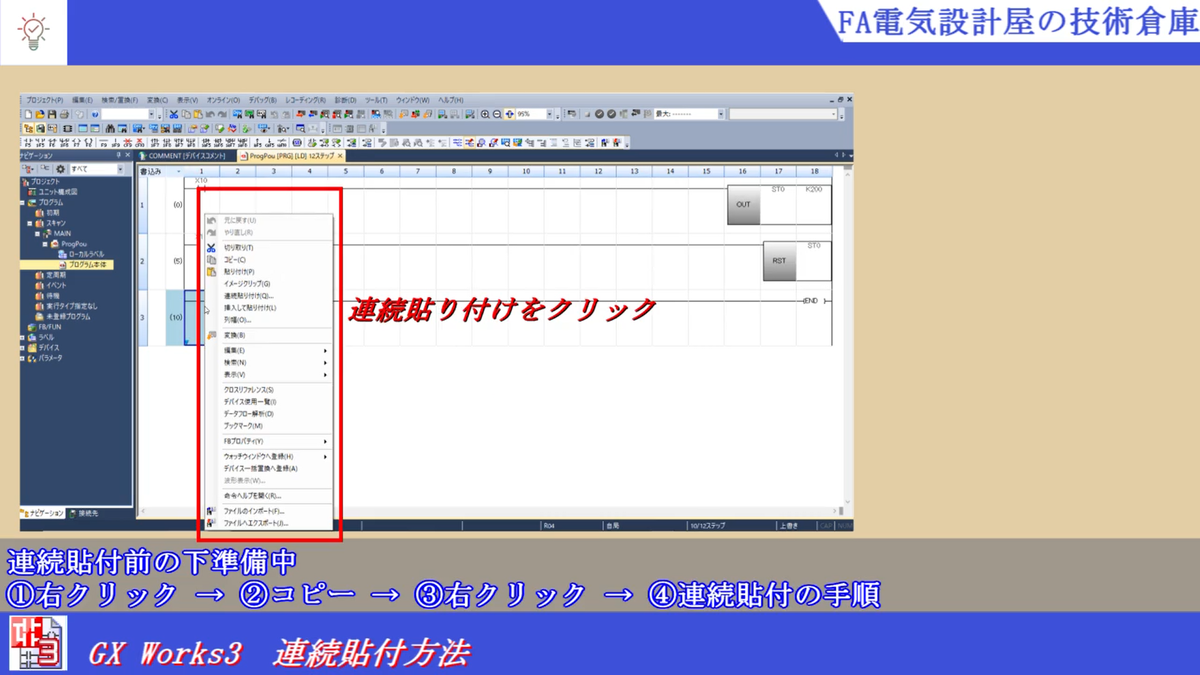

プログラム連続貼付
Point．連続貼付をクリック
連続貼付個数設定
Point．連続貼付する個数を設定する

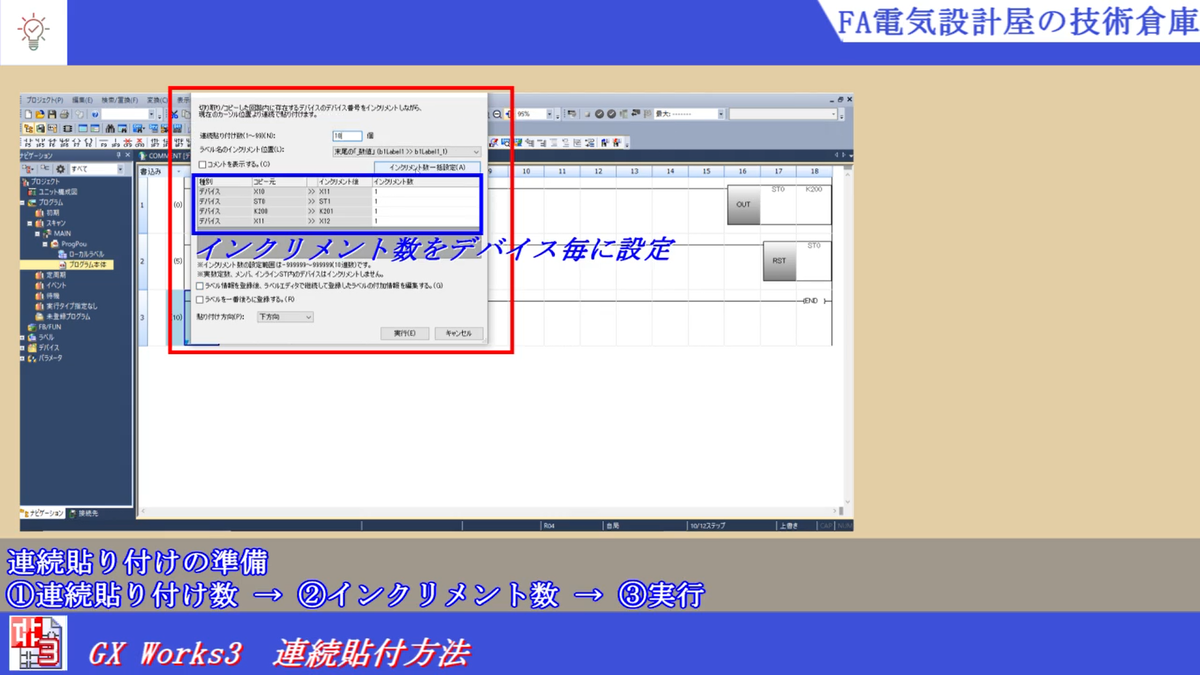

連続貼付 インクリメント数設定
Point．デバイス毎にインクリメント数を設定

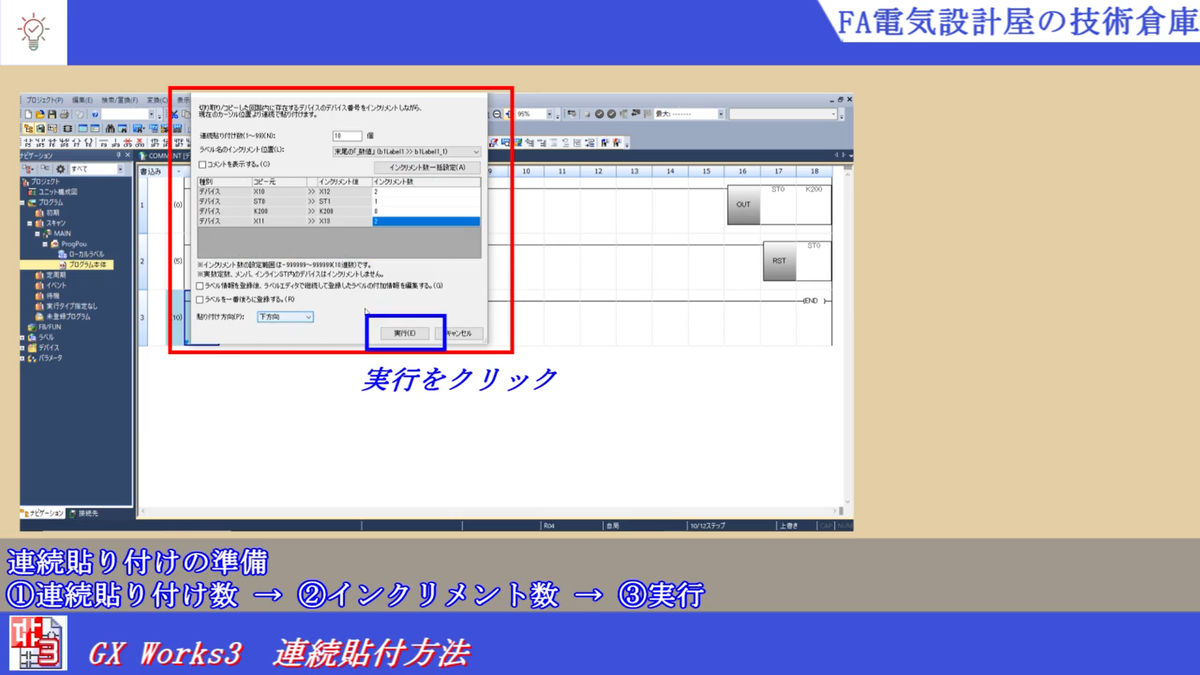

連続貼付実行
Point．連続貼付個数とインクリメント数を設定したら実行をクリック

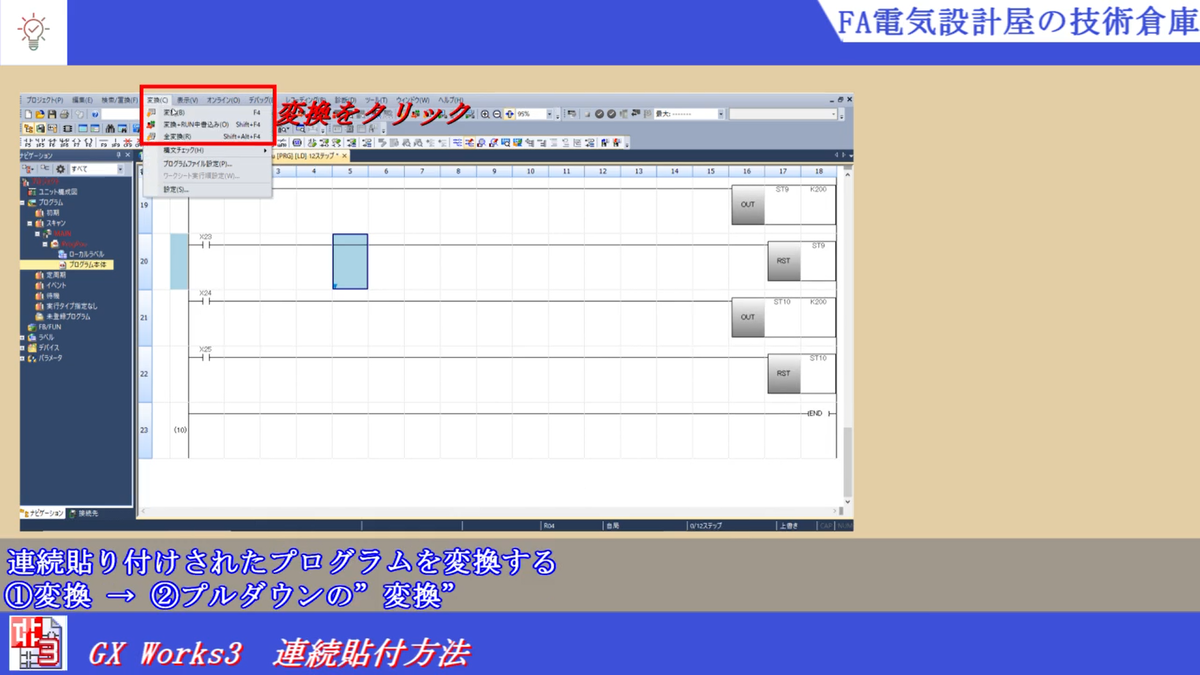

プログラム変換
Point．連続貼付後は必ず変換を行う
まとめ
・複製したいプログラムをShift + カーソルキーで選択
・連続貼付個数とインクリメント数を設定したら実行をクリック
・連続貼付を行うことでプログラムの作成時間を短縮することができる
