【中級編】プログラムデータ結合方法 GX Works2

f:id:vv_6ong_3ka_cp:20210617061052p:plain
ラダープログラムを作成していると、分かれているプログラムを一緒にしたいということがおきます。

作成者の意図として色々ありますが、別の作成者となった場合に考え方の違いでここはまとめた方が良いとか、規模が縮小された場合にまとめ直したりします。

手作業でこのデータ結合作業を行うと非常に時間が掛かってしまいますが、GX Works2にはデータ結合という機能が存在します。

今回はプログラムデータ結合方法をGX Works2を用いて紹介します。

www.niwakafa.com

広告


GX Works2 プログラムデータ結合方法

ツール ➡ データ結合
f:id:vv_6ong_3ka_cp:20210615120527p:plain

Point.ツール ➡ データ結合を選択

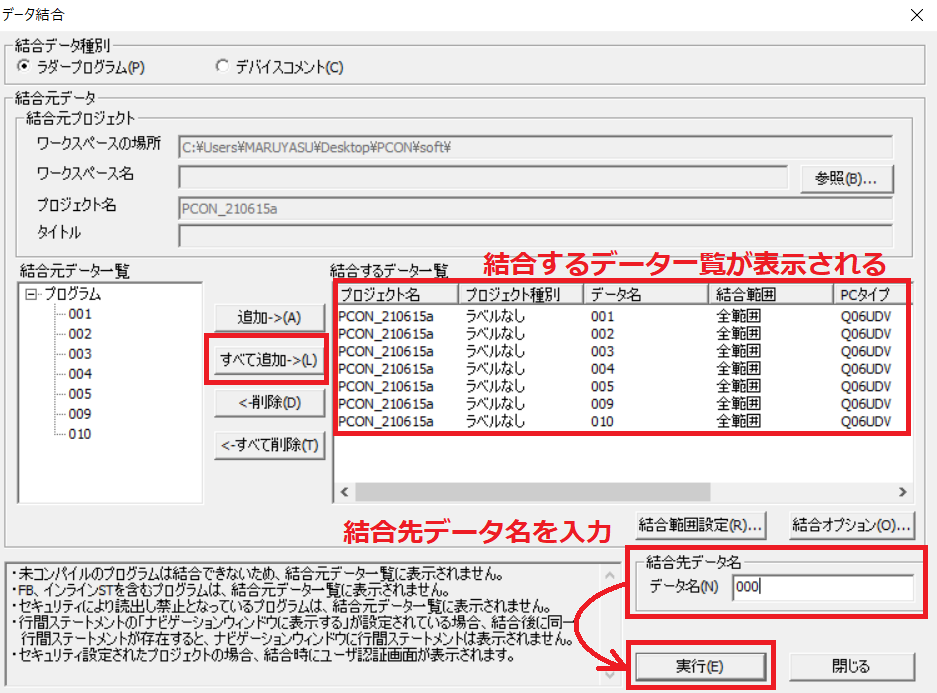

データ結合するプログラム選択
f:id:vv_6ong_3ka_cp:20210615120536p:plain

Point.データ結合するプログラムを選択する

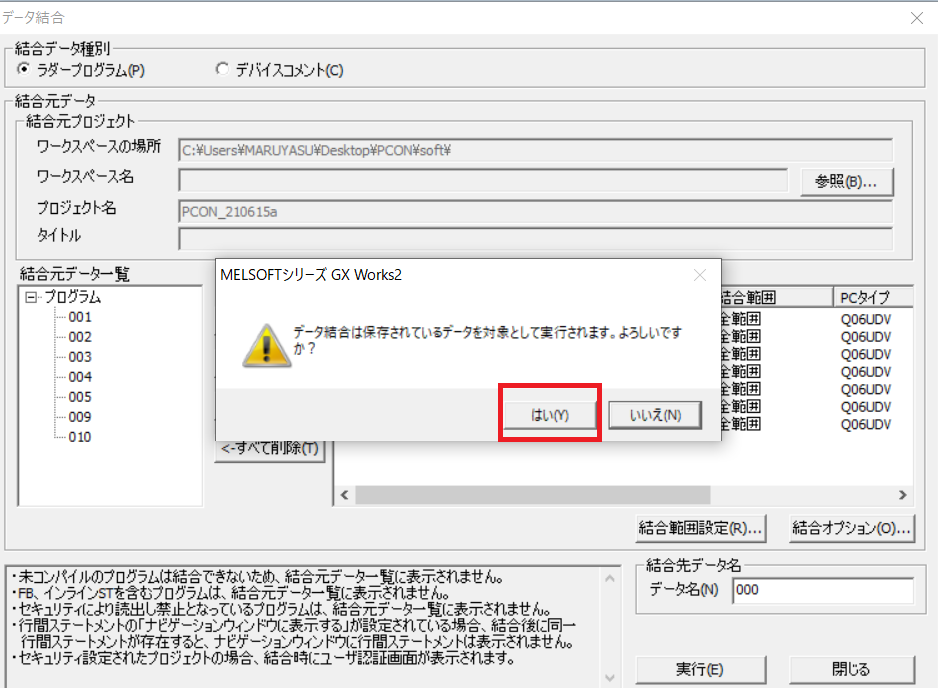

データ結合実行
f:id:vv_6ong_3ka_cp:20210615120546p:plain

Point.データ結合を実行する

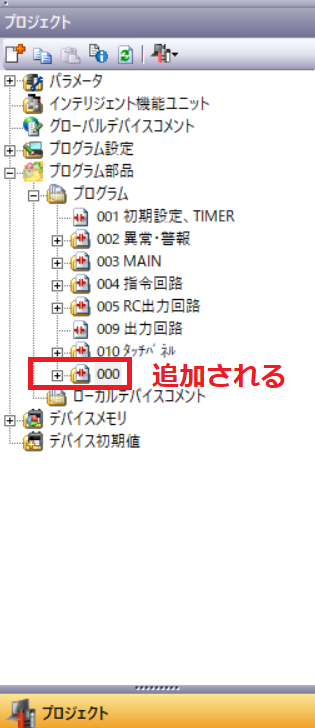

データ結合確認
f:id:vv_6ong_3ka_cp:20210615120555p:plain

Point.000というプログラムが作成されている

プログラムデータ削除
f:id:vv_6ong_3ka_cp:20210615120605p:plain

Point.データ結合したプログラムを削除する

まとめ
・ツール ➡ データ結合を選択
・データ結合を実行する
・データ結合したプログラムを削除する
