S8FS-Gシリーズ 製品ラインナップ
Point．100～150Wを私は良く使用する
中～大規模を扱うことが多いため、私は100～150Wを多く使用します。
バーコードリーダーやDC24V電源照明などが入ってしまうと300Wを選定したりしますので、そのシステム構成によって柔軟に変更しております。

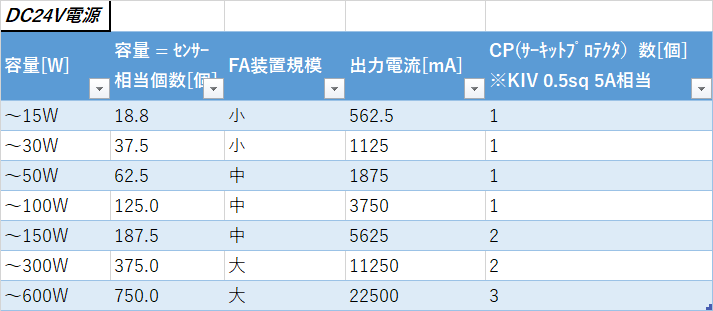

S8FS-Gシリーズ 容量選定早見表
Point．初心者は参考のセンサー個数から容量を算出する
本来、DC24V電源の選定方法としては消費電流を求め、必要な電流から電源トランスの容量を選定します。
初心者のイメージが掴みやすいようにDC24V 30mA程度消費するオムロン E3Z-R61のセンサーを考え、トランス容量と比較したものを記載しました。
センサー個数からおおよそのDC24V電源トランスの容量を算出することが可能です。
センサー18個以下なら15W、センサー125個以下なら100Wとセンサー個数で表現しましたので、感覚的にイメージしやすいかと思います。
また、CP（サーキットプロテクタ）の個数も概算で算出しましたので、必要に応じて選定するようにして下さい。
※KIV 0.5sq 5A相当換算
おおよそのセンサー個数ですので、実際のシステムではPLCの入力ユニットや出力ユニットの電磁弁、リレーの操作コイルなど様々な条件が入ってくるため、それらを考慮した電源トランス容量を選定するようにしましょう。
勤め先やメーカーの基準書に従い選定するようにして下さい。
www.niwakafa.com
www.niwakafa.com
広告
まとめ
・自分の勤め先やメーカーの基準に応じて選定方法を検討する
・あくまでも参考ですので注意して下さい
