【上級編】PLC(シーケンサ)でGX Works3によるロボシリンダ動作位置表示 -GOTシリーズ-

f:id:vv_6ong_3ka_cp:20181217225840j:plain

タッチパネルにロボシリンダの動作表示できたら面白くないでしょうか。

どのように表示するかというと、GOTシリーズの部品移動を使用してロボシリンダの位置を表示します。

これを応用すると様々なロボシリンダが動いている様子をタッチパネルに表示することができます。

今回はその基礎となるロボシリンダの動作位置表示方法例を紹介したいと思います。

【目次】

広告


タッチパネル作成

f:id:vv_6ong_3ka_cp:20181217225255j:plain

デバイス表示

f:id:vv_6ong_3ka_cp:20181217231117j:plain

ロボシリンダ部品移動設定

f:id:vv_6ong_3ka_cp:20181217231311j:plain

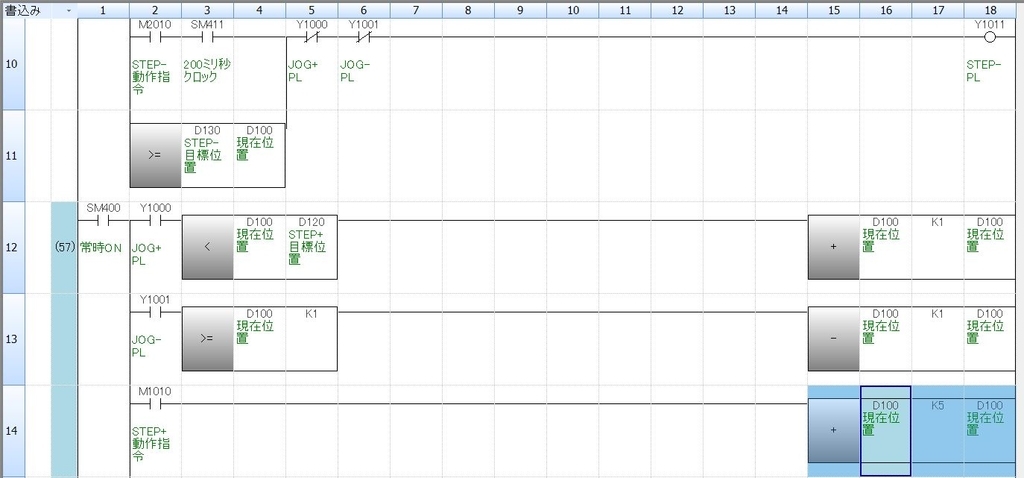

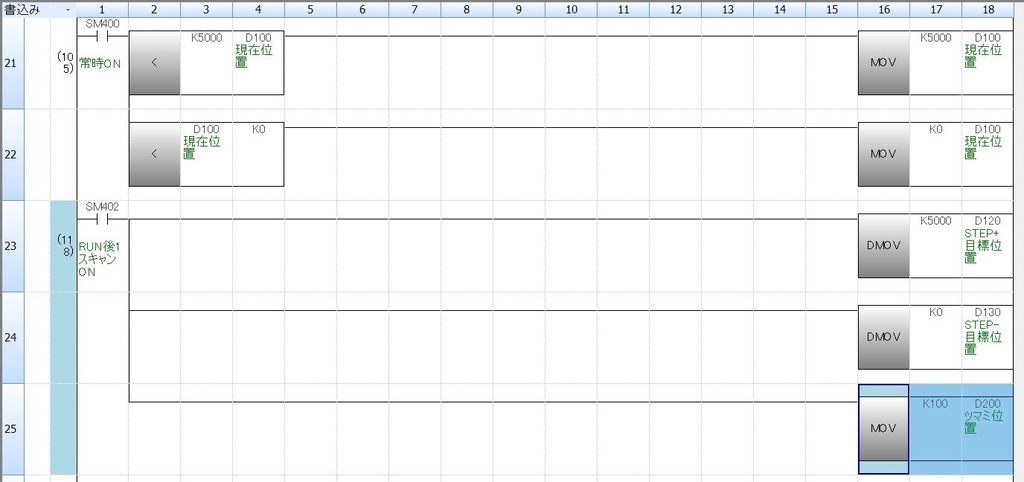

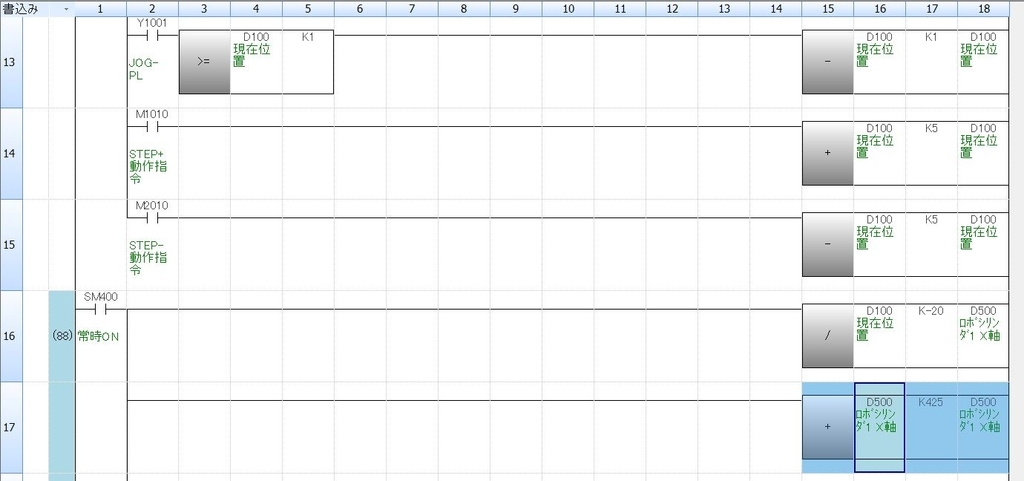

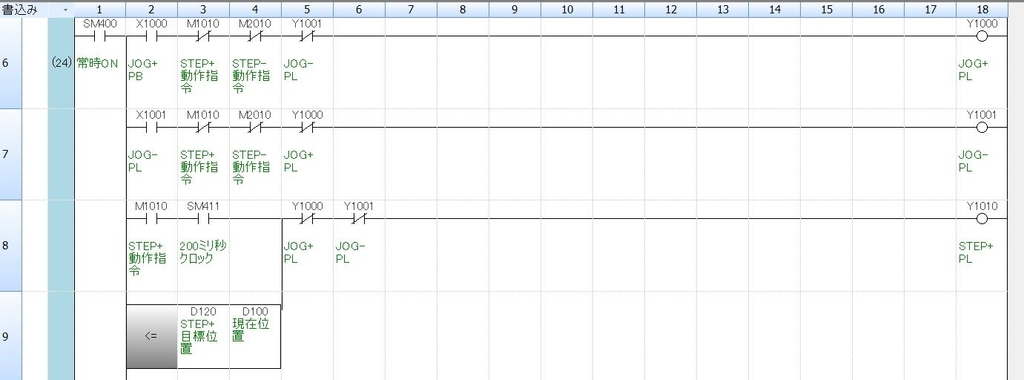

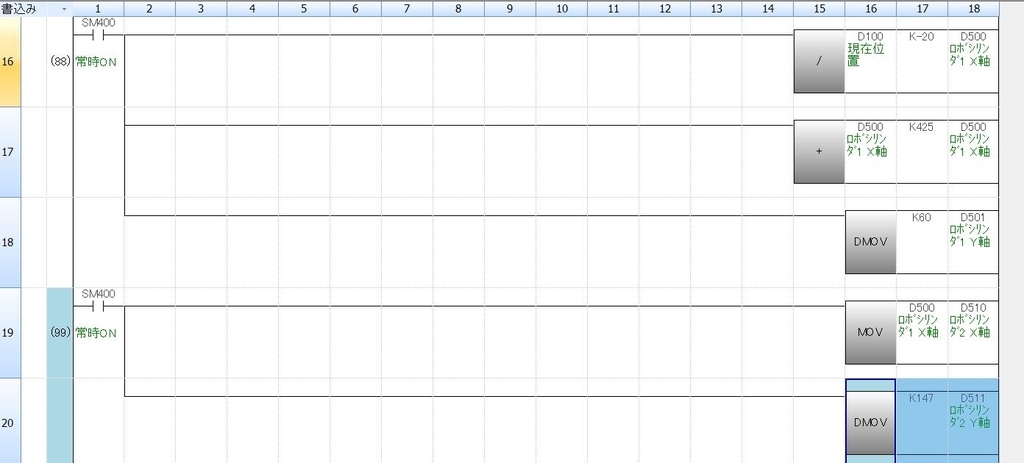

プログラム作成

f:id:vv_6ong_3ka_cp:20181217225323j:plain

f:id:vv_6ong_3ka_cp:20181217225343j:plain

f:id:vv_6ong_3ka_cp:20181217225401j:plain

f:id:vv_6ong_3ka_cp:20181217225416j:plain

f:id:vv_6ong_3ka_cp:20181217225430j:plain

f:id:vv_6ong_3ka_cp:20181217225448j:plain


ロボシリンダ動作位置表示

JOG動作

f:id:vv_6ong_3ka_cp:20181217230915g:plain

JOG+を押すとゆっくりプラス方向に、JOG-を押すとゆっくりマイナス方向に動いていることが確認できます。

STEP動作

f:id:vv_6ong_3ka_cp:20181217175935g:plain

STEPを押すと自動で動作してくれます。

目盛り指定

f:id:vv_6ong_3ka_cp:20181217180006g:plain

目盛りにて目標位置を調整することができます。

STEP動作は目盛りの位置で停止することがわかると思います。

終わり

このように少し手間を掛けると、ロボシリンダが動作している位置をタッチパネルで表示できます。

こだわりのある人なら一度試してみてはいかがでしょうか。
