【上級編】IAI RSELによるSEL言語解説　TAG（タグ）/GOTO

f:id:vv_6ong_3ka_cp:20210331124300p:plain

SEL言語ではプログラムを繰り返し実行可能とするようにTAGとGOTOという命令があります。

このTAGとGOTO命令を使用することによって、TAG付けしたプログラムの位置へGOTO命令で復帰することが可能となります。

一連のロボシリンダ動作を途中で停止したり、プログラムを継続して繰り返すなどの処理を行うことができるSEL言語のTAG(タグ)/GOTOについて紹介します。

SEL言語解説　TAG（タグ）/GOTO

TAG（タグ）　扱い方
f:id:vv_6ong_3ka_cp:20210329123031p:plain

Point．TAGは1～256までの範囲で設定

TAG（タグ）が使用できる範囲は1～256となっています。

TAGの制限を把握し、プログラム構成を考えるようにしましょう。

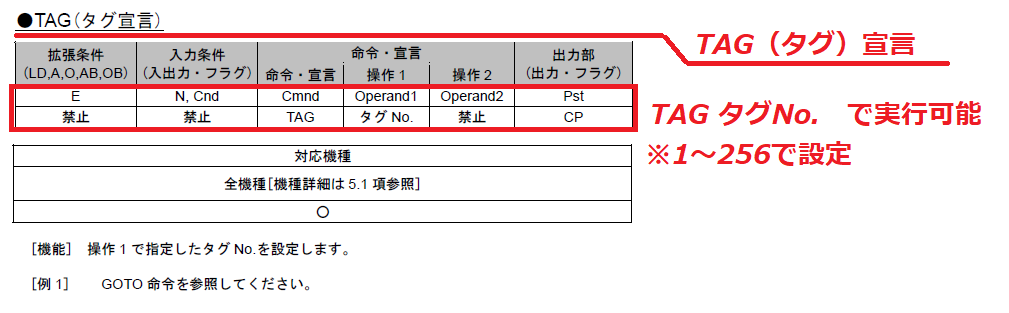

TAG（タグ）命令
f:id:vv_6ong_3ka_cp:20210329123048p:plain

Point．TAG　タグNo.で実行可能

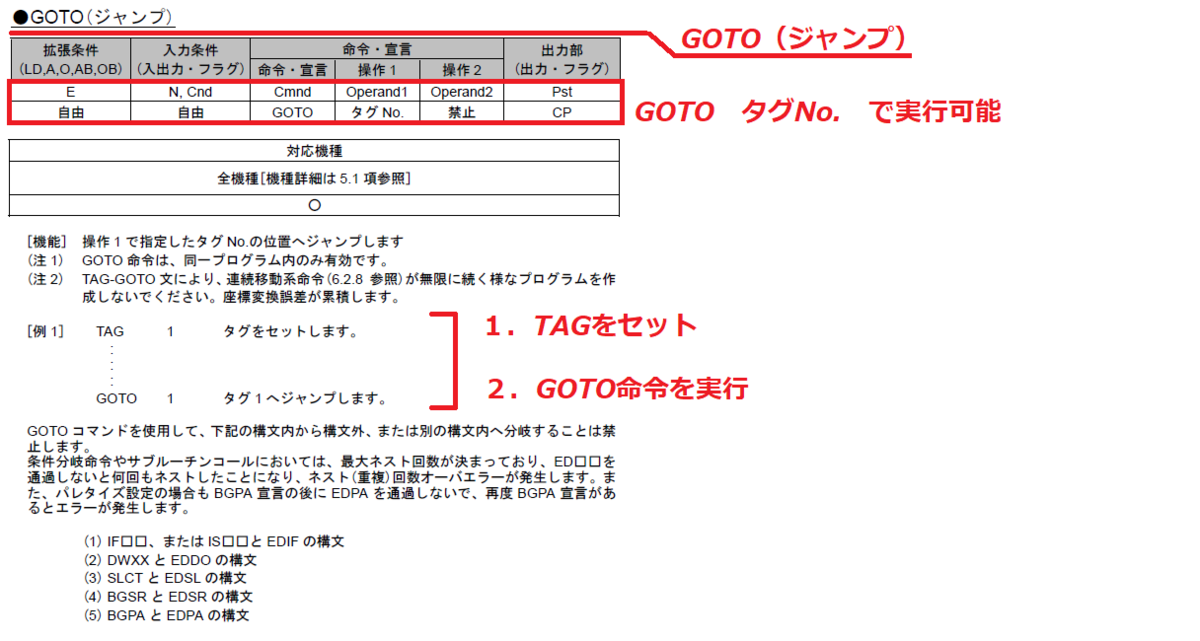

GOTO命令
f:id:vv_6ong_3ka_cp:20210329123040p:plain

Point．GOTO　タグNo.でプログラムを繰り返し実行できる

TAGとGOTOを使用することによってプログラムを繰り返し実行することが可能となります。

プログラムを繰り返し実行することによってPLCのラダープログラム同様な処理も行うことが仮想的にできるようになりますので参考にしてみてください。

まとめ
・TAGは1～256までの範囲で設定
・TAG　タグNo.で実行可能
・GOTO　タグNo.でプログラムを繰り返し実行できる
