【入門編】GX Works3によるプログラム講座002 ーサンプルコメント読み出しー

f:id:vv_6ong_3ka_cp:20190304170355p:plain

サンプルコメントとは、特殊リレーSM400:常時ONやSM401:常時OFFなどのPLCやCC-Linkユニット、シンプルモーションユニットが持つ設定されているデバイスのコメントです。

これらを直接入力するのはとても手間が掛かります。

ですので、簡単に入力できるようにメーカー側も用意しております。

それがサンプルコメント読み出しです。

簡単な方法でできますので、紹介していきます。

【目次】

広告


GX Works3によるサンプルコメント読み出し

共通デバイスコメント

f:id:vv_6ong_3ka_cp:20190304170451j:plain

ここを選択していないと下記動作を行っても意味がありませんので注意して下さい。

編集 → サンプルコメント読み出し

f:id:vv_6ong_3ka_cp:20190304170613j:plain

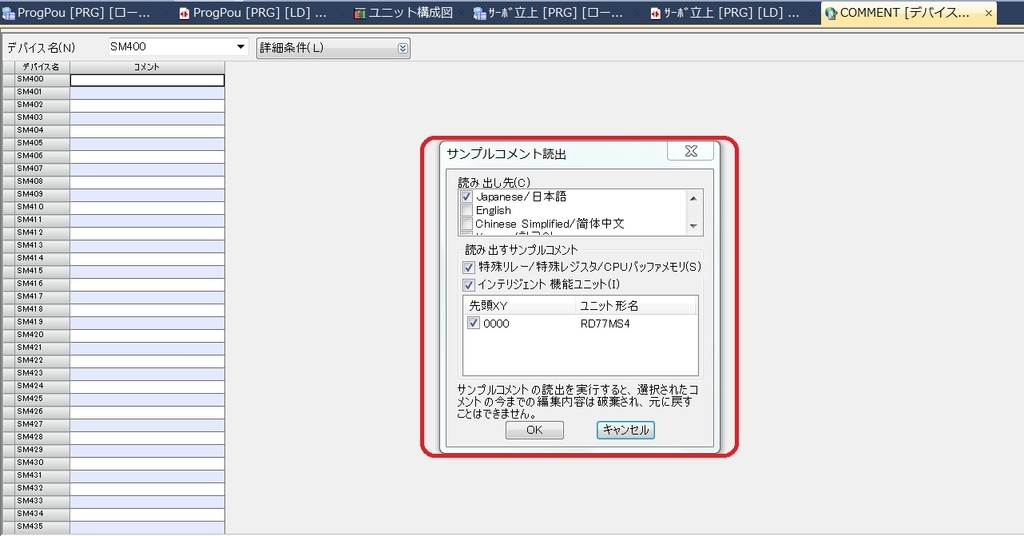

読み出し設定

f:id:vv_6ong_3ka_cp:20190304170634j:plain

読み出し後

f:id:vv_6ong_3ka_cp:20190304170749j:plain

終わりに

サンプルコメントを読み出しすることができると、簡単に特殊リレーのコメントを入力しなくていいです。

プログラム作成時に使用できますので参考にしてみてください。
