ラダープログラム　GX Works3を使用する際に、タイマー回路はあなたもご存じの通り良く使用されているかと思います。

ただし、タイマー回路ではタイマーへの導通がOFFになってしまうと計測値が0リセットされてしまいます。

それを回避するために積算タイマー回路STを使用します。

ST　積算タイマー回路は導通がOFFになっても計測値を保持し、RST ST*と入力されてない限り0リセットされることはありません。

ST　積算タイマー回路を使用するためにはデバイス設定を行う必要があります。

今回は積算タイマー回路STの使い方や設定方法をGX Works3を用いて紹介します。

積算タイマー回路　ST　使い方・設定方法

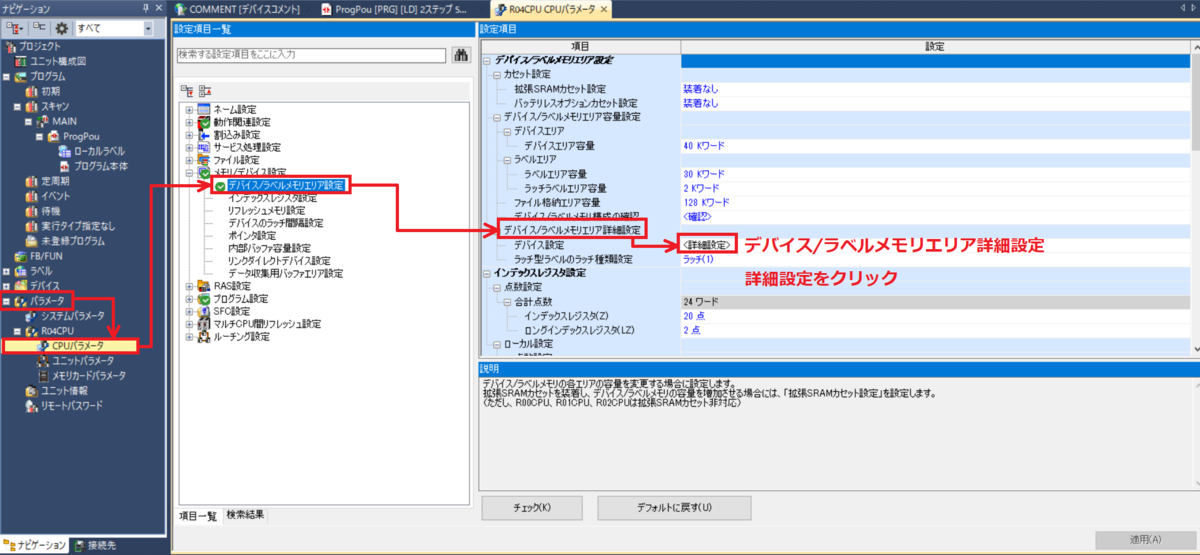

積算タイマーST　デバイス/ラベルメモリエリア詳細設定 f:id:vv_6ong_3ka_cp:20210504220743p:plain

Point．デバイス/ラベルメモリエリア詳細設定でデバイス範囲を設定

積算タイマーST　デバイスエリア設定
f:id:vv_6ong_3ka_cp:20210504220756p:plain

Point．積算タイマーSTの範囲を設定　最低1K～

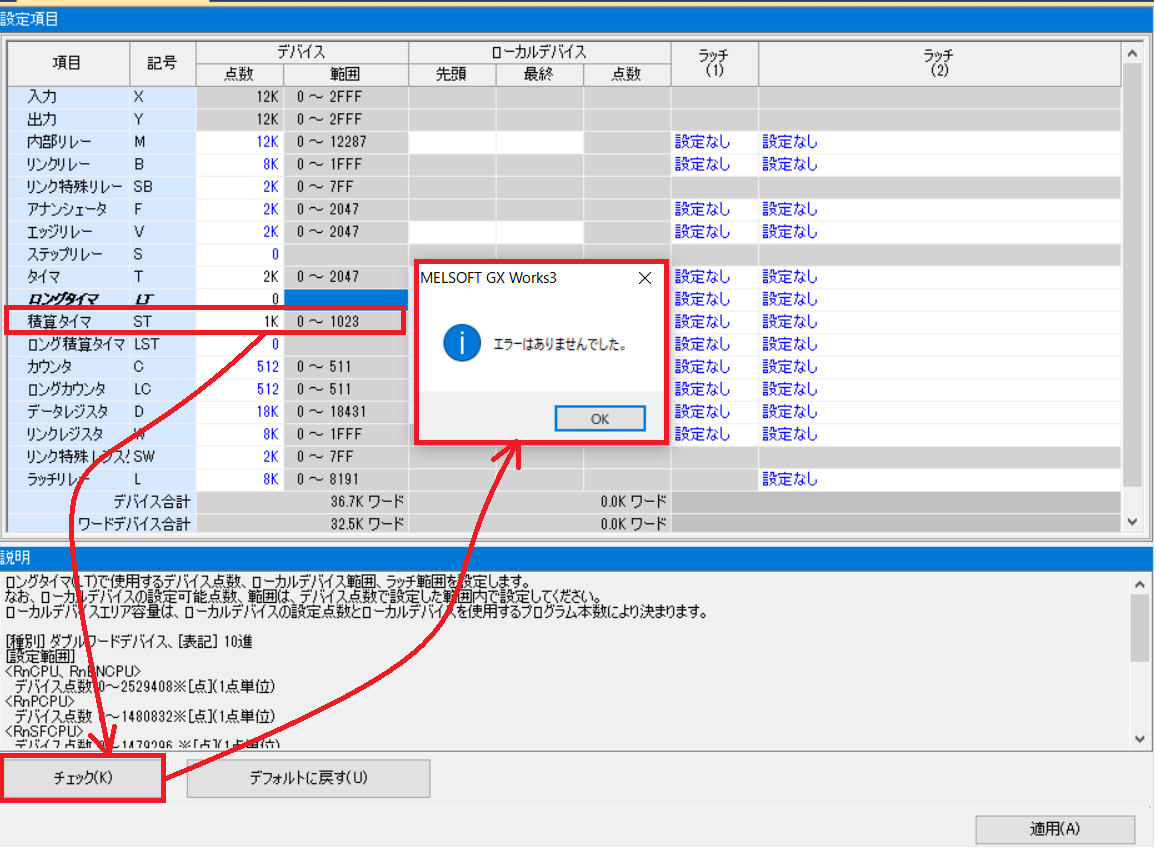

積算タイマーST　デバイスエリア設定完了
f:id:vv_6ong_3ka_cp:20210504220809p:plain

Point．設定が完了したらチェックをクリック

積算タイマーST　デバイスラッチ設定
f:id:vv_6ong_3ka_cp:20210504220820p:plain

Point．積算タイマーSTのラッチ設定ができる

積算タイマーST　デバイスラッチ設定完了
f:id:vv_6ong_3ka_cp:20210504220845p:plain

Point．積算タイマーST　デバイスラッチ設定が完了したらOKをクリック

積算タイマーST　プログラム作成
f:id:vv_6ong_3ka_cp:20210504221935g:plain

Point．プログラム作成方法は上記のように作成できOUT ST K***で積算タイマーが使用できる

積算タイマーST　プログラム解説
f:id:vv_6ong_3ka_cp:20210504222318p:plain

Point．積算タイマーSTはRST STが入力されない限り0リセットされない

積算タイマーST　シミュレーション動画
f:id:vv_6ong_3ka_cp:20210506032415g:plain

Point．X10が入力されるとST0がカウントを計測、X11が入力されるとST0が0リセットされる

積算タイマーST　プログラムタイムチャート例
f:id:vv_6ong_3ka_cp:20210506034023p:plain

Point．プログラムタイムチャート例を見て再度、シミュレーション動画を見てみましょう

まとめ
・積算タイマーSTの範囲を設定　最低1K～
・積算タイマーSTのラッチ設定ができる
・積算タイマーSTはRST STが入力されない限り0リセットされない
